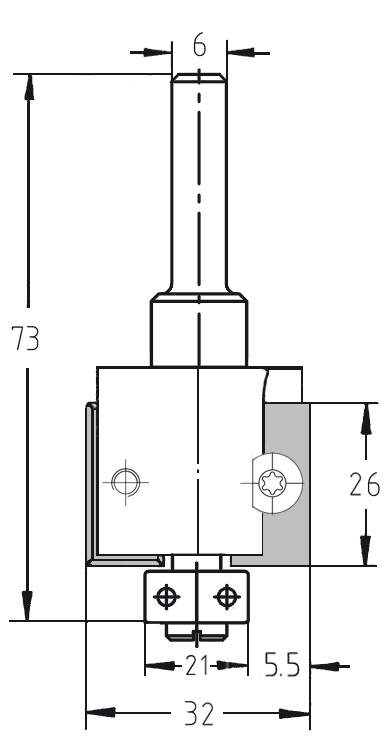

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 5,5 mm, Schaft 6 mm.
Fräsen eines 5,5 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5,5 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 5,5 mm, Schaft 6 mm. Fräsen eines 5,5 mm Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 5,5 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-22155
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  5,5 mm
Nutzlänge  26 mm
Anlauflager 21 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Präzisions-Möbelbau: Ideal für exakte 5,5 mm Rückwandfälze oder das Einlassen von Sperrholzplatten mit entsprechendem Untermaß.
  • Kantenbearbeitung: Optimal für handgeführte Oberfräsen mit 6 mm Spannzange bei der Bearbeitung von Vollholz und Plattenwerkstoffen.
  • Konturfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken direkt am Bauteil.

Beschreibung:

Massive Stabilität für feine Absätze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 5,5 mm bei einem Werkzeugdurchmesser von 32 mm. Die Ausführung mit dem handlichen 6 mm Schaft ist speziell für die professionelle Bearbeitung mit kompakten Oberfräsen und Kantenfräsen konzipiert.

Der Systemvorteil des JSO Unitec-Prinzips liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und verhindert zuverlässig Brandspuren an der Kante.

Dank der Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Effizienz in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Einspannen den festen Sitz der Wendeplatte. Achten Sie auf eine saubere Einspannung des 6 mm Schaftes in der Spannzange Ihrer Oberfräse, um einen perfekten Rundlauf und ein ausrissfreies Fräsbild zu gewährleisten.
