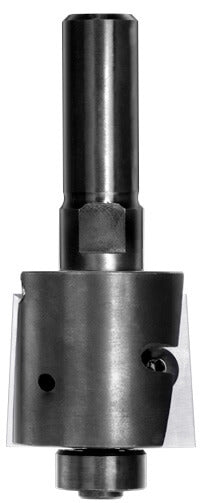

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5,5 mm Falztiefe und massivem 12 mm Schaft.

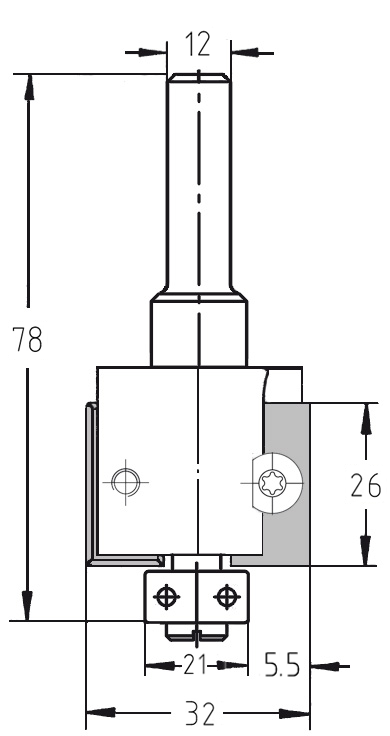

Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 5,5 mm, Schaft 12 mm.
Fräsen eines 5,5 mm Rückwandfalzes am Frästisch mit der schweren 12 mm Schaft-Variante des JSO Unitec Systems.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 5,5 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 5,5 mm, Schaft 12 mm. Fräsen eines 5,5 mm Rückwandfalzes am Frästisch mit der schweren 12 mm Schaft-Variante des JSO Unitec Systems.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 5,5 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-22155
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  5,5 mm
Nutzlänge  26 mm
Anlauflager 21 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Präzisions-Möbelbau: Spezialmaß für exakte 5,5 mm Fälze, ideal für entsprechende Sperrholz-Rückwände oder Glaseinsätze mit Dichtungsband.
  • Stationärbetrieb & Frästisch: Die 12 mm Schaftaufnahme bietet maximale Steifigkeit für Schwingungsfreiheit bei hohen Vorschubgeschwindigkeiten.
  • Schablonenfräsen: Das hochwertige Anlauflager ermöglicht das präzise Abfahren komplexer Kurven direkt an der Werkstückkante.

Beschreibung:

Maximale Laufruhe für Spezialmaße: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 5,5 mm. Durch den massiven 12 mm Schaft ist dieses Werkzeug die stabilste Wahl für leistungsorientierte Oberfräsen und Frästische, wodurch Vibrationen auf ein absolutes Minimum reduziert werden.

Der Systemvorteil des JSO Unitec-Prinzips liegt in der unveränderlichen Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das kugelgelagerte Anlauflager garantiert eine sichere Führung und schützt die Werkstückkante vor Brandspuren.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in allen Hölzern und Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Nutzen Sie die Stabilität des 12 mm Schaftes voll aus und spannen Sie den Fräser bis zur Markierung sicher ein. Ein gleichmäßiger Vorschub sorgt für ein spiegelglattes Fräsbild und schont die Hartmetall-Schneiden.
