JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 3 mm Falztiefe und robustem 8 mm Schaft.

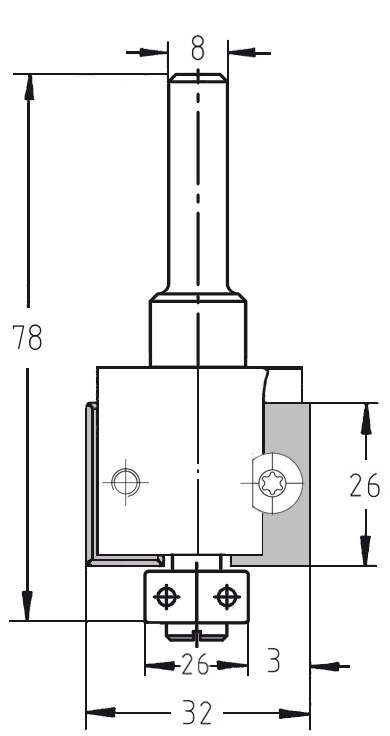

Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 3 mm, Schaft 8 mm.

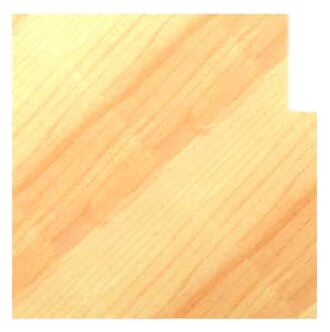

Fräsen eines 3 mm tiefen Falzes für eine Glasfüllung mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 3 mm Falztiefe und robustem 8 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 3 mm, Schaft 8 mm. Fräsen eines 3 mm tiefen Falzes für eine Glasfüllung mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 3 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-22603
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  3 mm
Nutzlänge  26 mm
Anlauflager 26 mm
Aufnahme Schaft 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Vitrinenbau: Ideal für sehr flache 3 mm Rückwandfälze oder das präzise Einlassen von Glas- und Spiegelelementen.
  • Dekorative Gestaltung: Erzeugen von feinen Schattenfugen und dezenten Absätzen an Sichtkanten.
  • Kopierfräsen: Das hochwertige Anlauflager ermöglicht das exakte Abfahren von geschweiften Bauteilen oder Schablonen ohne zusätzlichen Anschlag.

Beschreibung:

Filigrane Präzision auf massivem Schaft: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 3 mm. Durch den robusten 8 mm Schaft verfügt das Werkzeug über eine deutlich höhere Steifigkeit gegenüber 6 mm Varianten, was zu einem extrem ruhigen Lauf und einem ausrissfreien Schnittbild führt – selbst bei harten Hölzern.

Das Herzstück ist das Unitec-Wendeplatten-System: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – zeitaufwendiges Nachjustieren der Frästiefe an Ihrer Maschine gehört damit der Vergangenheit an. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt an der Kante und verhindert zuverlässig Brandspuren.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 8 mm Schaft bis zur Markierung sicher in der Spannzange Ihrer Oberfräse fixiert ist. Ein gleichmäßiger Vorschub schont das Hartmetall und sorgt für eine spiegelglatte Oberfläche.
