JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 3 mm Falztiefe und 6 mm Schaft.

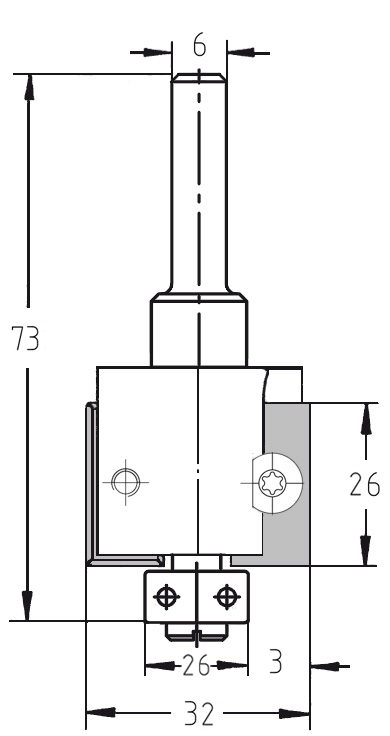

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 3 mm, Schaft 6 mm.

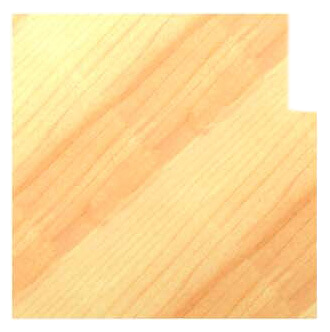

Fräsen eines 3 mm tiefen Falzes für eine Glasfüllung mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 3 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 3 mm, Schaft 6 mm. Fräsen eines 3 mm tiefen Falzes für eine Glasfüllung mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 3 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-22603
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe 3 mm
Nutzlänge  26 mm
Anlauflager 26 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Ladenbau: Ideal für sehr flache 3 mm Rückwandfälze oder das präzise Einlassen von Glas- und Spiegelelementen.
  • Dekorbearbeitung: Erzeugen von feinen Schattenfugen und dekorativen Absätzen an hochwertigen Sichtkanten.
  • Kopierfräsen: Das stirnseitig montierte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken oder Schablonen direkt am Profil.

Beschreibung:

Präzision für feine Details: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 3 mm. Trotz des großen Werkzeugdurchmessers von 32 mm ermöglicht die handliche 6 mm Schaftaufnahme den Einsatz auf kompakten Oberfräsen und Kantenfräsen bei gleichzeitig maximaler Stabilität.

Der entscheidende Vorteil der Unitec-Technik: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das hochwertige Anlauflager schützt die Werkstückkante vor Brandspuren und sorgt für eine präzise Führung.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Prozesssicherheit in Ihrer Fertigung.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 6 mm Schaft bis zur markierten Mindesteinspanntiefe in der Spannzange Ihrer Oberfräse sitzt. Ein gleichmäßiger Vorschub garantiert ein optimales Fräsbild und verlängert die Standzeit der Hartmetall-Schneiden.
