JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und 8 mm Schaftaufnahme.

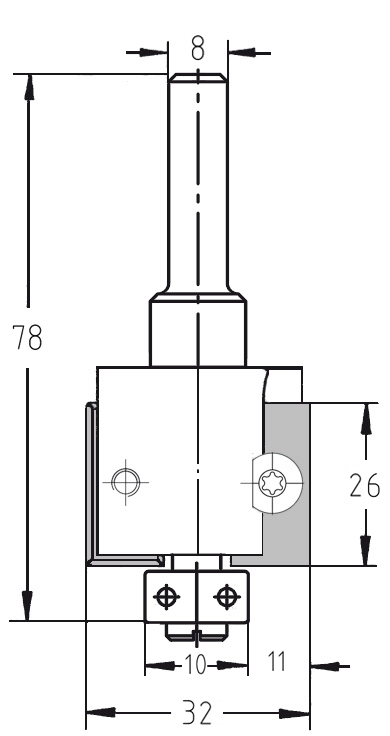

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 8 mm.
Fräsen eines 11 mm Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und 8 mm Schaftaufnahme.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 8 mm. Fräsen eines 11 mm Falzes für eine Rückwand mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-21011
Preis:
€170,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  11 mm
Nutzlänge  26 mm
Anlauflager 10 mm
Aufnahme Schaft 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Präzises Fräsen von 11 mm tiefen Fälzen für Rückwände, Füllungen oder Türfälze.
  • Kantenbearbeitung: Optimal für handgeführte Oberfräsen mit 8 mm Spannzange – bietet eine deutlich stabilere Laufruhe als die 6 mm Schaftvariante.
  • Schablonenfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von Kurven und Freiformen direkt am Profil.

Beschreibung:

Präzision auf solidem Fundament: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 11 mm. Mit einem Werkzeugdurchmesser von 32 mm und dem bewährten 8 mm Schaft ist dieses Werkzeug für Profis konzipiert, die eine hohe Steifigkeit und vibrationsfreies Arbeiten an handgeführten Oberfräsen fordern.

Der entscheidende Vorteil der Unitec-Technik: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager schützt das Werkstück vor Brandspuren und sorgt für eine präzise Führung.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie für eine Mindesteinspannung des 8 mm Schaftes gemäß der Markierung auf dem Werkzeug. Bei einer Falztiefe von 11 mm empfiehlt es sich, die Zerspanung bei Harthölzern gleichmäßig vorzunehmen, um ein optimales Oberflächenergebnis zu erzielen.
