JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und 6 mm Schaft.

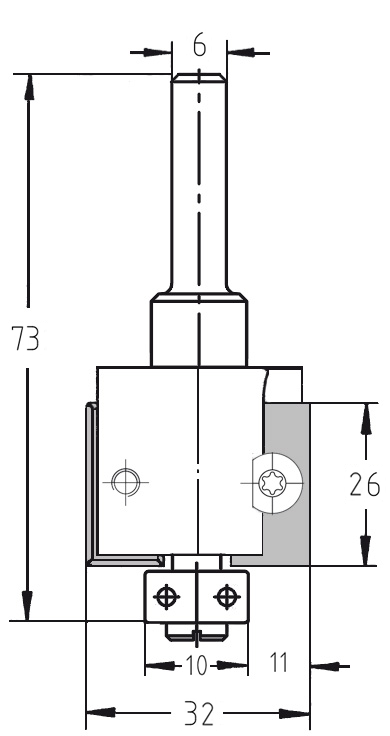

Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 6 mm.
Fräsen eines 11 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec Fräswerkzeug.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 6 mm. Fräsen eines 11 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec Fräswerkzeug.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-21011
Preis:
€170,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  11 mm
Nutzlänge  26 mm
Anlauflager 10 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Präzises Fräsen von 11 mm tiefen Fälzen für Rückwände oder Füllungen.
  • Kantenbearbeitung: Ideal für handgeführte Oberfräsen mit 6 mm Spannzange bei Arbeiten an geschweiften oder runden Werkstücken.
  • Innenausbau: Erzeugen von tiefen Absätzen an Leisten und Rahmenprofilen.

Beschreibung:

Präzision im Wendeplatten-System: Dieser Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 11 mm. Mit einem Gehäusedurchmesser von 32 mm und der kompakten 6 mm Schaftaufnahme ist er die perfekte Wahl für Handwerker, die mit kleineren Oberfräsen oder Kantenfräsen tiefgehende, saubere Fälze erzielen möchten.

Dank der HW-Wendeplatten-Technik arbeiten Sie immer wirtschaftlich. Bei Verschleiß wird die Schneide einfach gedreht oder ausgetauscht. Das bedeutet: Kein Nachschärfen und somit ein absolut konstanter Flugkreis über die gesamte Nutzungsdauer. Das stirnseitig montierte Anlauflager ermöglicht eine sichere Führung direkt an der Werkstückkante, wodurch auch geschwungene Formen ohne Parallelanschlag exakt bearbeitet werden können.

Die großzügige Nutzlänge von 26 mm sorgt für maximale Flexibilität bei unterschiedlichen Materialstärken und garantiert rechtwinklige, ausrissfreie Fräsergebnisse.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Bei einer Falztiefe von 11 mm entstehen hohe Seitenkräfte. Achten Sie auf eine sichere Werkstückspannung und führen Sie den Fräser gleichmäßig voran. Bei extrem hartem Material empfiehlt es sich, die Falztiefe in mehreren Durchgängen auszuarbeiten, um den 6 mm Schaft zu entlasten.
