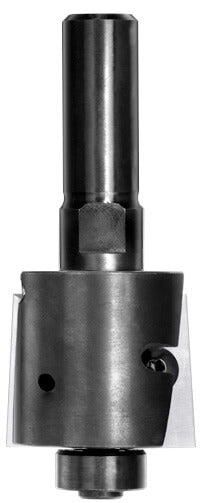

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und massivem 12 mm Schaft.

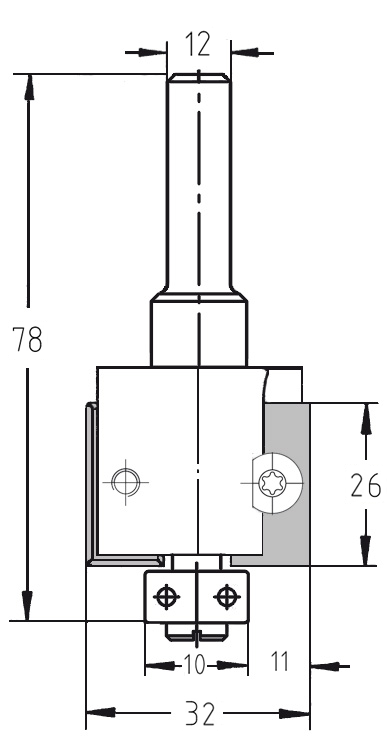

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 12 mm.
Fräsen eines 11 mm tiefen Falzes mit einer schweren Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11 mm, Schaft 12 mm. Fräsen eines 11 mm tiefen Falzes mit einer schweren Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-21011
Preis:
€170,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  11 mm
Nutzlänge  26 mm
Anlauflager 10 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Innenausbau: Hervorragend geeignet für tiefe 11 mm Fälze in Massivholz-Rahmen oder Korpusbauteilen.
  • Stationäre Anwendung: Durch den 12 mm Schaft prädestiniert für den Einsatz im Frästisch oder in schweren Handoberfräsen für maximale Laufruhe.
  • Präzises Kopierfräsen: Das stirnseitig montierte Anlauflager ermöglicht das sichere Abfahren von Schablonen und geschweiften Werkstückkanten.

Beschreibung:

Maximale Steifigkeit für tiefe Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 11 mm. Die Kombination aus einem stabilen Werkzeugkörper und der massiven 12 mm Schaftaufnahme sorgt für ein vibrationsfreies Arbeiten, was besonders bei großen Spanabnahmen und in Harthölzern für ein perfektes Oberflächenergebnis entscheidend ist.

Dank des Unitec-Wendeplattensystems profitieren Sie von dauerhafter Präzision: Wenn die HW-Schneide stumpf wird, wird die Wendeplatte einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das kugelgelagerte Anlauflager garantiert eine exakte Führung und schützt das Holz vor Brandspuren.

Mit diesem Fräser erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Prozesssicherheit in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie für eine korrekte Einspannung des 12 mm Schaftes bis zur Markierung. Bei einer Falztiefe von 11 mm in sehr harten Hölzern empfiehlt sich die Bearbeitung in zwei Schritten, um die Maschine zu entlasten und das beste Schnittbild zu erhalten.
