JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11,5 mm Falztiefe und robustem 8 mm Schaft.

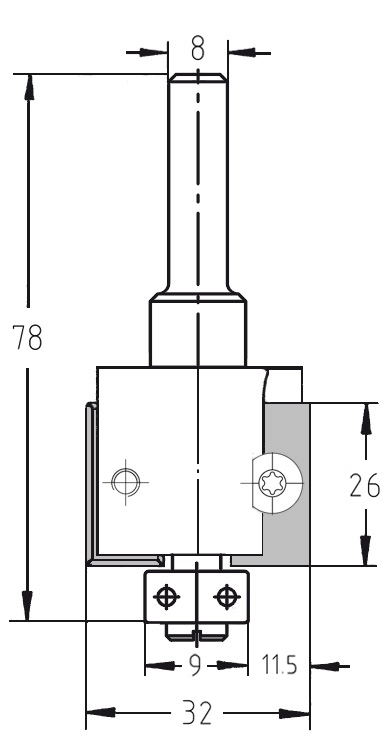

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 8 mm.
Fräsen eines tiefen 11,5 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11,5 mm Falztiefe und robustem 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 8 mm. Fräsen eines tiefen 11,5 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11,5 mm | S 8 | GL 78 mm

JSOSKU: 22113-5-29115
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe 11,5 mm
Nutzlänge  26 mm
Anlauflager 9 mm
Aufnahme 8 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Ideal für tiefe Rückwandfälze oder das Herstellen von stabilen Überblattungen.
  • Handgeführte Oberfräsen: Passend für alle gängigen Oberfräsen mit 8 mm Spannzange – bietet deutlich mehr Stabilität als die 6 mm Variante.
  • Schablonenfräsen: Das hochwertige Anlauflager ermöglicht das präzise Abfahren von geschweiften Werkstücken direkt am Profil oder an einer Schablone.

Beschreibung:

Maximale Kapazität bei erhöhter Stabilität: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beachtliche Falztiefe von 11,5 mm. Im Vergleich zur 6 mm Variante sorgt der 8 mm Schaft für eine deutlich höhere Steifigkeit und Laufruhe, was besonders bei dieser großen Falztiefe und einem Gehäusedurchmesser von 32 mm von Vorteil ist.

Der entscheidende Vorteil der Unitec-Technik ist die konstante Präzision: Wenn die HW-Wendeplatte verschlissen ist, wird sie einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager schützt das Werkstück vor Brandspuren und sorgt für eine exakte Führung.

Mit einer Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Obwohl der 8 mm Schaft eine hohe Stabilität bietet, empfiehlt es sich bei einer Falztiefe von 11,5 mm in Hartholz, den Abtrag in zwei Stufen vorzunehmen, um eine optimale Oberflächengüte zu erzielen und das Werkzeug zu schonen.
