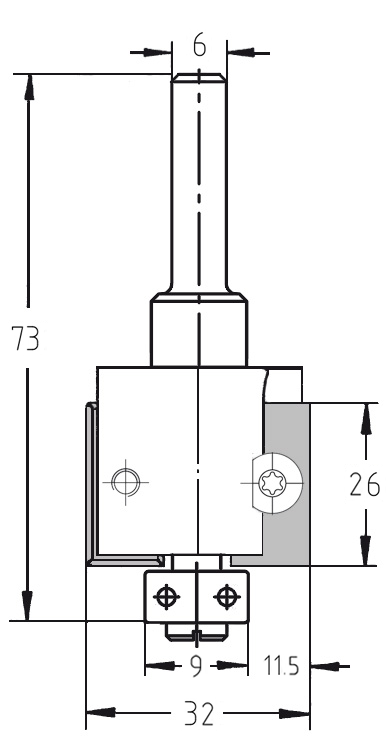

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 6 mm.
Fräsen eines tiefen 11,5 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11,5 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 6 mm. Fräsen eines tiefen 11,5 mm Falzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11,5 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-29115
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  11,5 mm
Nutzlänge  26 mm
Anlauflager 9 mm
Aufnahme Schaft 6 mm
Gesamtlänge  73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Große Fälze: Ideal für tiefe Rückwandfälze (11,5 mm) oder Überblattungen im Möbelbau.
  • Handgeführte Oberfräsen: Passend für alle Oberfräsen mit 6 mm Spannzange.
  • Schablonenfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken oder Schablonen ohne Parallelanschlag.

Beschreibung:

Maximale Falztiefe für kompakte Fräsen: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beachtliche Falztiefe von 11,5 mm bei einem Durchmesser von 32 mm. Die Ausführung mit 6 mm Schaft macht ihn zum idealen Werkzeug für handgeführte Oberfräsen und Kantenfräsen, die auf eine präzise und tiefgehende Holzbearbeitung angewiesen sind.

Der Systemvorteil des Unitec-Prinzips liegt in der Wirtschaftlichkeit: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder getauscht. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung direkt am Werkstück ohne Brandspuren.

Dank der Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Präzision.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie bei einer Falztiefe von 11,5 mm auf eine angemessene Vorschubgeschwindigkeit und fräsen Sie bei sehr harten Hölzern ggf. in zwei Arbeitsschritten, um die 6 mm Schaftaufnahme nicht zu überlasten.
