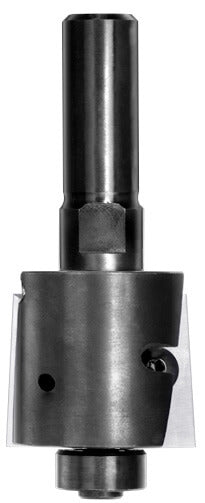

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11,5 mm Falztiefe und massivem 12 mm Schaft.

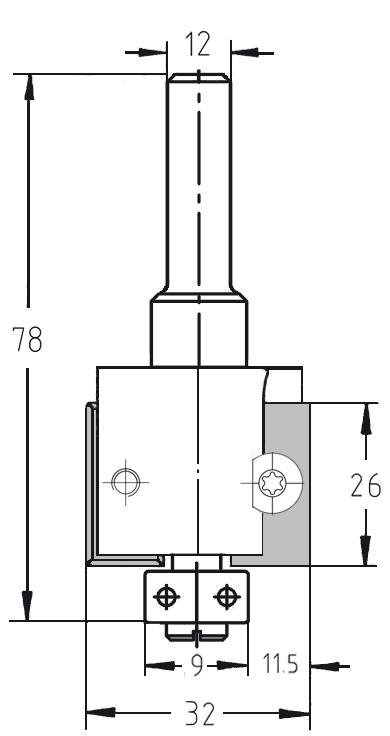

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 12 mm.
Fräsen eines tiefen 11,5 mm Falzes in ein Türblatt mit einer schweren Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 11,5 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 11,5 mm, Schaft 12 mm. Fräsen eines tiefen 11,5 mm Falzes in ein Türblatt mit einer schweren Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 11,5 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-29115
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe 11,5 mm
Nutzlänge  26 mm
Anlauflager 9 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Schwerer Möbel- & Türenbau: Ideal für tiefe Fälze bis 11,5 mm, Haustürfälze oder stabile Überblattungen.
  • Stationär- & Handbetrieb: Perfekt für leistungsstarke Oberfräsen und Frästische mit 12 mm Spannzange für maximale Vibrationsfreiheit.
  • Kopierfräsen: Das robuste, stirnseitige Anlauflager ermöglicht das exakte Abfahren von Schablonen bei großen Spanabnahmen.

Beschreibung:

Maximale Kapazität für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beachtliche Falztiefe von 11,5 mm. Durch den massiven 12 mm Schaft ist dieses Werkzeug die stabilste Variante im Sortiment. Es minimiert Schwingungen und Vibrationen selbst bei voller Ausnutzung der Falztiefe und sorgt so für ein perfektes Oberflächenergebnis in Hartholz und Plattenwerkstoffen.

Das JSO Unitec-Wendeplattensystem steht für industrielle Effizienz: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt. Das kugelgelagerte Anlauflager garantiert eine sichere Führung und schützt die Werkstückkante vor Brandspuren.

Dank der Nutzlänge von 26 mm erzielen Sie tiefe, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Prozesssicherheit in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Nutzen Sie die Stabilität des 12 mm Schaftes voll aus, indem Sie das Werkzeug bis zur markierten Einspanntiefe montieren. Bei der maximalen Falztiefe von 11,5 mm empfiehlt sich ein gleichmäßiger Vorschub, um die Absaugung zu optimieren und das beste Schnittbild zu erzielen.
