JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 10 mm Falztiefe und 6 mm Schaft.

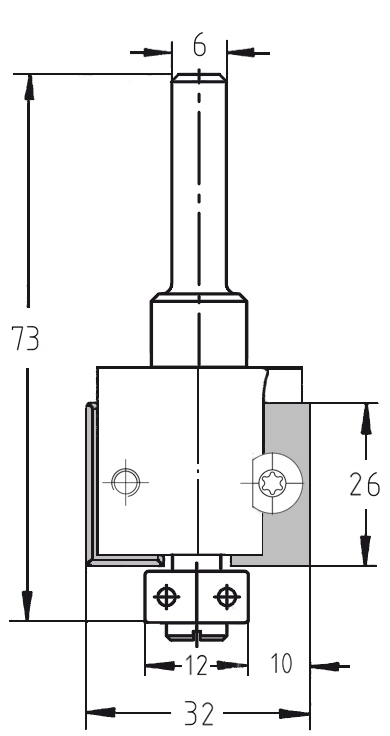

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 10 mm, Schaft 6 mm.

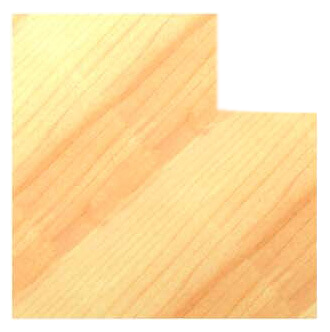

Fräsen eines 10 mm tiefen Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 10 mm Falztiefe und 6 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 10 mm, Schaft 6 mm. Fräsen eines 10 mm tiefen Rückwandfalzes mit einer handgeführten Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 10 mm | S 6 | GL 73 mm

JSOSKU: 22111-5-21210
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe  10 mm
Nutzlänge  26 mm
Anlauflager 12 mm
Aufnahme 6 mm
Gesamtlänge (GL) 73 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Klassischer Möbelbau: Standardmaß für 10 mm tiefe Rückwandfälze oder Überblattungen.
  • Kantenbearbeitung: Optimal für handgeführte Oberfräsen mit 6 mm Spannzange bei der Bearbeitung von Vollholz und Plattenwerkstoffen.
  • Schablonenbau: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von Kurven und Formen.

Beschreibung:

Präzision im Standardmaß: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 10 mm bei einem Werkzeugdurchmesser von 32 mm. Die Ausführung mit 6 mm Schaft ist speziell für Handwerker konzipiert, die mit kompakten Oberfräsen arbeiten, aber dennoch industrielle Fräsqualtität fordern.

Dank der bewährten HW-Wendeplatten-Technik ist dieses Werkzeug besonders wirtschaftlich. Wenn die Schneide stumpf wird, wird die Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und ein sauberes Fräsbild ohne Brandspuren an der Kante.

Mit einer Nutzlänge von 26 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie auf eine saubere Einspannung des 6 mm Schaftes in der Spannzange Ihrer Oberfräse. Bei einer Falztiefe von 10 mm empfiehlt es sich, den Vorschub gleichmäßig zu halten, um Vibrationen zu vermeiden und die Standzeit der HW-Wendeplatte zu maximieren.
