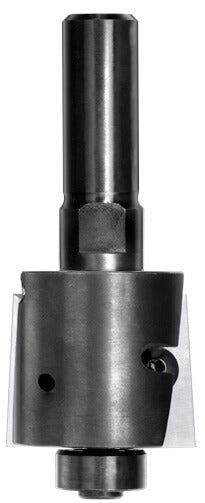

JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 10 mm Falztiefe und massivem 12 mm Schaft.

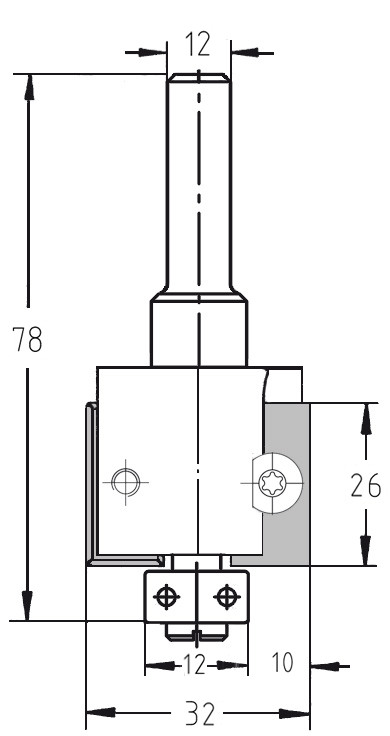

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 10 mm, Schaft 12 mm.

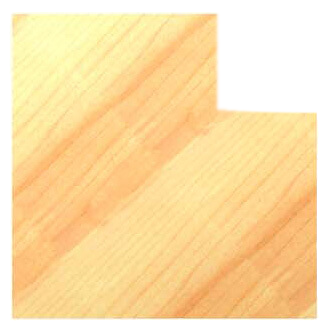

Fräsen eines 10 mm Standard-Falzes mit einer schweren Oberfräse und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 10 mm Falztiefe und massivem 12 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 32 mm, Nutzlänge 26 mm, T 10 mm, Schaft 12 mm. Fräsen eines 10 mm Standard-Falzes mit einer schweren Oberfräse und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 10 mm | S 12 | GL 78 mm

JSOSKU: 22116-5-21210
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 32 mm
Falztiefe 10 mm
Nutzlänge  26 mm
Anlauflager 12 mm
Aufnahme Schaft 12 mm
Gesamtlänge  78 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Klassischer Möbelbau: Das Standardmaß von 10 mm für Rückwandsfälze, Korpusverbindungen und Füllungen.
  • Massivholzbearbeitung: Dank 12 mm Schaft ideal für vibrationsfreies Fräsen in Harthölzern wie Eiche oder Buche.
  • Frästisch & Handoberfräse: Maximale Laufruhe bei stationärer Anwendung oder in schweren Handoberfräsen.

Beschreibung:

Das Standardmaß in High-End-Ausführung: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine präzise Falztiefe von 10 mm. Durch die massive 12 mm Schaftaufnahme bietet dieses Werkzeug die höchstmögliche Stabilität innerhalb dieser Baureihe. Es minimiert Schwingungen effektiv und sorgt so für ein erstklassiges Fräsbild bei maximaler Arbeitssicherheit.

Das JSO Unitec-System garantiert industrielle Präzision ohne Kompromisse: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager ermöglicht eine exakte Führung am Werkstück und verhindert zuverlässig Brandspuren an der Kante.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Ihrer Fertigung.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie darauf, dass der 12 mm Schaft bis zur Markierung sicher in der Spannzange fixiert ist. Nutzen Sie einen gleichmäßigen Vorschub, um die Standzeit der Hartmetall-Wendeplatten zu maximieren und ein spiegelglattes Ergebnis zu erzielen.
