JSO Wendeplatten-Falzfräser Ø 30 mm mit 5 mm Falztiefe, Anlauflager und 6 mm Schaft.

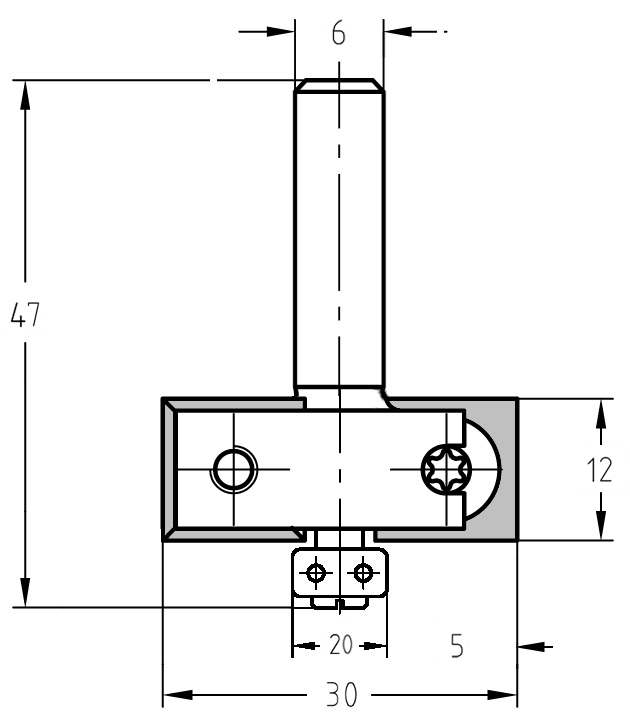

Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 5 mm, S6.

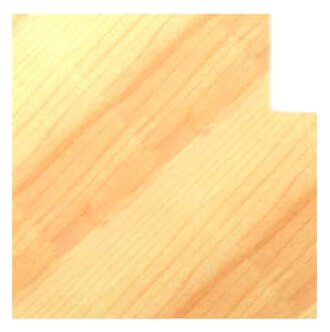

Fräsen eines präzisen 5 mm Rückwandfalzes an einer geschweiften Kante mit einem JSO Wendeplatten-Falzfräser.
JSO Wendeplatten-Falzfräser Ø 30 mm mit 5 mm Falztiefe, Anlauflager und 6 mm Schaft.Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 5 mm, S6. Fräsen eines präzisen 5 mm Rückwandfalzes an einer geschweiften Kante mit einem JSO Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 30 x 12 mm | Mit Anlauflager | T 5 mm | S 6 | GL 47 mm

JSOSKU: 22251-5-30020
Preis:
€136,00

Technische Daten

Marke JSO
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 30 mm
Falztiefe  5 mm
Nutzlänge  12 mm
Anlauflager 20 mm
Aufnahme Schaft 6 mm
Gesamtlänge  47 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Ideal für flache Rückwandfälze bei Verwendung von 3 mm, 4 mm oder 5 mm starken Plattenwerkstoffen (z. B. HDF oder Sperrholz).
  • Lichtausschnitte: Präzises Fräsen von Glasfälzen in Möbeltüren oder kleineren Rahmenkonstruktionen.
  • Konturbearbeitung: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von runden oder geschweiften Werkstücken ohne Parallelanschlag.

Beschreibung:

Kompakt, präzise und extrem wirtschaftlich: Dieser JSO Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 5 mm. Mit seinem handlichen 6 mm Schaft ist er das ideale Werkzeug für leichte Oberfräsen und Kantenfräsen, um filigrane Falzarbeiten mit höchster Wiederholgenauigkeit auszuführen.

Der entscheidende Vorteil des Wendeplatten-Systems liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder getauscht wird, bleibt der Flugkreis des Werkzeugs immer identisch. Ein zeitaufwendiges Nachjustieren der Maschine nach dem Schärfen entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt am Werkstück und sorgt für ein sauberes Abrollergebnis ohne Brandspuren.

Erzielen Sie rechtwinklige, saubere Fälze in Massivholz, MDF und beschichteten Plattenwerkstoffen bei minimalen Wartungskosten und maximaler Effizienz im Werkstattalltag.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staubfrei ist, um einen perfekten Rundlauf sicherzustellen. Um eine lange Lebensdauer des Anlauflagers zu gewährleisten, sollte dieses regelmäßig von Harzrückständen befreit werden.
