JSO Wendeplatten-Falzfräser Ø 30 mm mit 4,5 mm Falztiefe und stabilem 8 mm Schaft.

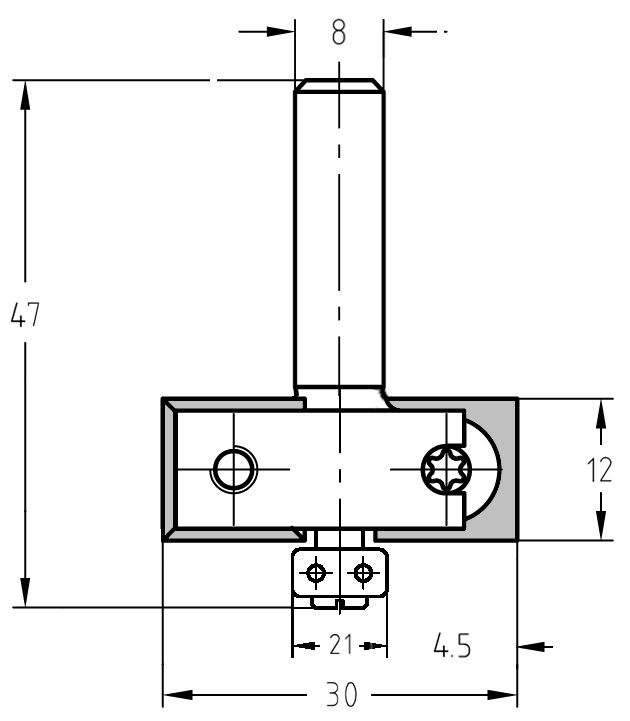

Technische Maßzeichnung des JSO WP-Falzfräsers mit Anlauflager, T 4,5 mm, Schaft 8 mm.

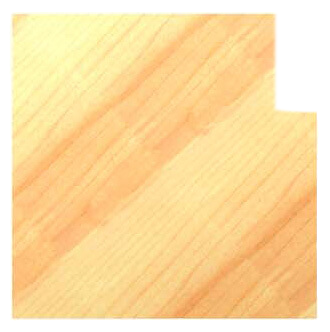

Fräsen eines präzisen 4,5 mm Rückwandfalzes (ideal für 4 mm Sperrholz) mit einem JSO Wendeplatten-Falzfräser.
JSO Wendeplatten-Falzfräser Ø 30 mm mit 4,5 mm Falztiefe und stabilem 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers mit Anlauflager, T 4,5 mm, Schaft 8 mm. Fräsen eines präzisen 4,5 mm Rückwandfalzes (ideal für 4 mm Sperrholz) mit einem JSO Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 30 x 12 mm | Mit Anlauflager | T 4,5 mm | S 8 | GL 47 mm

JSOSKU: 22253-5-30021
Preis:
€136,00

Technische Daten

Marke JSO
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 30 mm
Falztiefe  4,5 mm
Nutzlänge  12 mm
Anlauflager 21 mm
Aufnahme Schaft 8 mm
Gesamtlänge  47 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Spezialisierte Falztiefe für Rückwandfälze bei Verwendung von 4 mm HDF-Platten oder Sperrholzrückwänden (bietet 0,5 mm Spielraum für eine spannungsfreie Montage).
  • Innenausbau: Fräsen von flachen Glasfälzen in Vitrinentüren oder Lichtausschnitten.
  • Konturarbeiten: Das Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Bauteilen ohne Parallelanschlag direkt am Werkstück.

Beschreibung:

Professionelle Falzarbeiten mit industrieller Präzision: Dieser JSO Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 4,5 mm bei einem stabilen 8 mm Schaft. Die Kombination aus hoher Laufruhe und konstanter Maßhaltigkeit macht ihn zum unverzichtbaren Werkzeug für den anspruchsvollen Möbelbau.

Dank des cleveren Wendeplatten-Systems entfällt das Nachschärfen: Bei Verschleiß wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da der Flugkreis des Werkzeugs dabei absolut identisch bleibt, sparen Sie wertvolle Zeit beim Einrichten der Maschine. Das kopfseitig montierte Anlauflager garantiert eine sichere Führung und verhindert Beschädigungen an der Werkstückkante, selbst bei komplexen Formen.

Ob Massivholz, MDF oder beschichtete Platten – dieser Fräser liefert spiegelglatte, rechtwinklige Fälze bei minimalen Folgekosten pro laufendem Meter.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staub- und harzfrei ist, um einen perfekten Rundlauf sicherzustellen. Eine regelmäßige Reinigung des Anlauflagers verlängert dessen Lebensdauer und verhindert Brandspuren an der Werkstückkante.
