JSO Wendeplatten-Falzfräser Ø 30 mm mit 4,5 mm Falztiefe, Anlauflager und 6 mm Schaft.

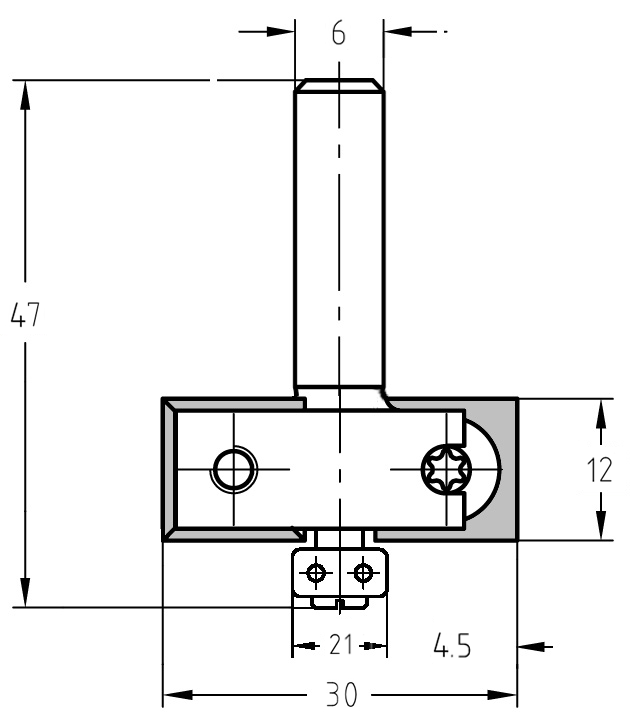

Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 4,5 mm, S6.
Fräsen eines präzisen 4,5 mm Rückwandfalzes (für 4 mm HDF) an einer geschweiften Kante mit einem JSO Wendeplatten-Falzfräser.
JSO Wendeplatten-Falzfräser Ø 30 mm mit 4,5 mm Falztiefe, Anlauflager und 6 mm Schaft.Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 4,5 mm, S6. Fräsen eines präzisen 4,5 mm Rückwandfalzes (für 4 mm HDF) an einer geschweiften Kante mit einem JSO Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 30 x 12 mm | Mit Anlauflager | T 4,5 mm | S 6 | GL 47 mm

JSOSKU: 22251-5-30021
Preis:
€136,00

Technische Daten

Marke JSO
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 30 mm
Falztiefe  4,5 mm
Nutzlänge  12 mm
Anlauflager 21 mm
Aufnahme Schaft 6 mm
Gesamtlänge  47 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Speziell entwickelt für präzise Rückwandfälze bei Verwendung von 3 mm oder 4 mm starken HDF-Platten oder Sperrholz.
  • Lichtausschnitte: Ideal zum Fräsen von Glasfälzen in Möbeltüren und filigranen Rahmenkonstruktionen.
  • Formfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Bauteilen ohne Parallelanschlag direkt am Werkstück.

Beschreibung:

Präzision im Detail bei maximaler Wirtschaftlichkeit: Dieser JSO Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine spezialisierte Falztiefe von 4,5 mm. Mit seinem handlichen 6 mm Schaft ist er das perfekte Werkzeug für leichte Oberfräsen und Kantenfräsen, um feine Falzarbeiten mit industrieller Wiederholgenauigkeit auszuführen.

Der entscheidende Systemvorteil: Durch die austauschbare HW-Wendeplatte bleibt der Flugkreis des Werkzeugs immer konstant. Ein zeitaufwendiges Nachjustieren der Maschine nach dem Schneidenwechsel entfällt komplett, da das Werkzeug nicht nachgeschärft werden muss. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung und ein sauberes Abrollergebnis, selbst bei empfindlichen Kanten.

Ob Massivholz, MDF oder beschichtete Plattenwerkstoffe – erzielen Sie rechtwinklige, saubere Fälze bei minimalen Wartungskosten und höchster Effizienz in Ihrer Werkstatt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staubfrei ist, um einen perfekten Rundlauf sicherzustellen. Reinigen Sie das Anlauflager regelmäßig von Harzrückständen, um Brandspuren am Holz zu vermeiden und ein leichtgängiges Abrollverhalten zu gewährleisten.
