JSO Wendeplatten-Falzfräser Ø 30 mm mit 10 mm Falztiefe, Anlauflager und 6 mm Schaft.

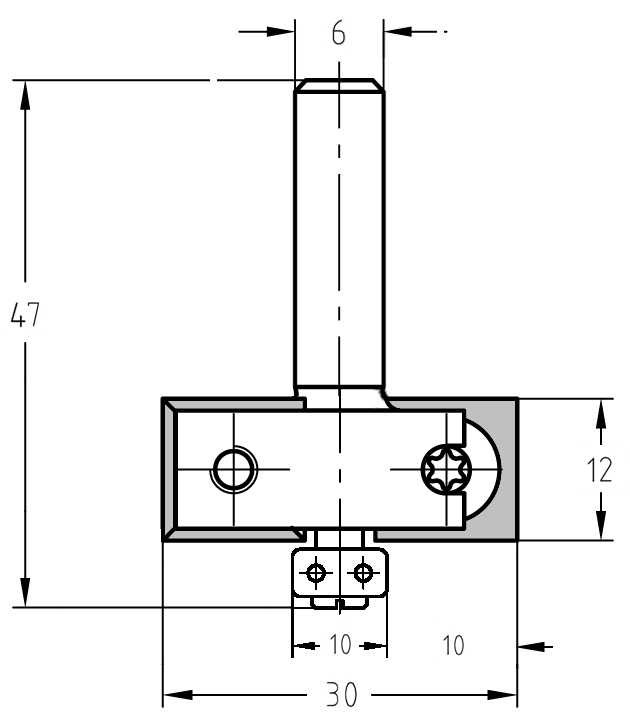

Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 10 mm, S6.

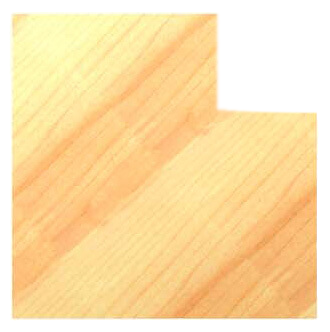

Fräsen eines 10 mm tiefen Rückwandfalzes an einer Korpusseite mit einem JSO Wendeplatten-Falzfräser.
JSO Wendeplatten-Falzfräser Ø 30 mm mit 10 mm Falztiefe, Anlauflager und 6 mm Schaft.Technische Maßzeichnung des WP-Falzfräsers Ø 30 mm mit Anlauflager, T 10 mm, S6. Fräsen eines 10 mm tiefen Rückwandfalzes an einer Korpusseite mit einem JSO Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 30 x 12 mm | Mit Anlauflager | T 10 mm | S 6 | GL 47 mm

JSOSKU: 22251-5-30010
Preis:
€143,00

Technische Daten

Marke JSO
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 30 mm
Falztiefe  10 mm
Nutzlänge  12 mm
Anlauflager 10 mm
Aufnahme Schaft 6 mm
Gesamtlänge  47 mm
Schneidstoff Hartmetall (HW) - Wendeplatte
Schneiden Z = 1

Einsatzgebiete:

  • Möbelbau: Ideal für tiefe Rückwandfälze oder Korpuskonstruktionen in Massivholz und Plattenwerkstoffen.
  • Innenausbau: Fräsen von Glasfälzen in Rahmen und Türelementen.
  • Kurvenbearbeitung: Dank des Anlauflagers lassen sich geschweifte oder runde Bauteile ohne Parallelanschlag exakt bearbeiten.

Beschreibung:

Höchste Präzision bei minimalen Betriebskosten: Dieser JSO Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 10 mm. Mit dem kompakten 6 mm Schaft ist er die perfekte Wahl für handliche Oberfräsen, ohne dabei Kompromisse bei der Schnittqualität einzugehen.

Der entscheidende Vorteil des Wendeplatten-Systems liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder getauscht wird, bleibt der Flugkreis des Werkzeugs immer identisch. Ein zeitaufwendiges Nachjustieren der Maschine nach dem Schärfen entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung direkt am Werkstück und garantiert saubere Kanten über den gesamten Arbeitsverlauf.

Egal ob Hartholz, MDF oder beschichtete Spanplatten – dieser Fräser garantiert rechtwinklige und ausrissfreie Fälze für professionelle Ergebnisse.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Bei einer Falztiefe von 10 mm empfehlen wir besonders bei harten Hölzern, den Abtrag in zwei Stufen vorzunehmen, um die Belastung auf den 6 mm Schaft zu minimieren. Achten Sie darauf, den Plattensitz beim Schneidenwechsel absolut staubfrei zu halten, um einen optimalen Rundlauf zu gewährleisten.
