JSO Wendeplatten-Falzfräser Ø 30 mm mit 10,5 mm Falztiefe und 8 mm Schaft.

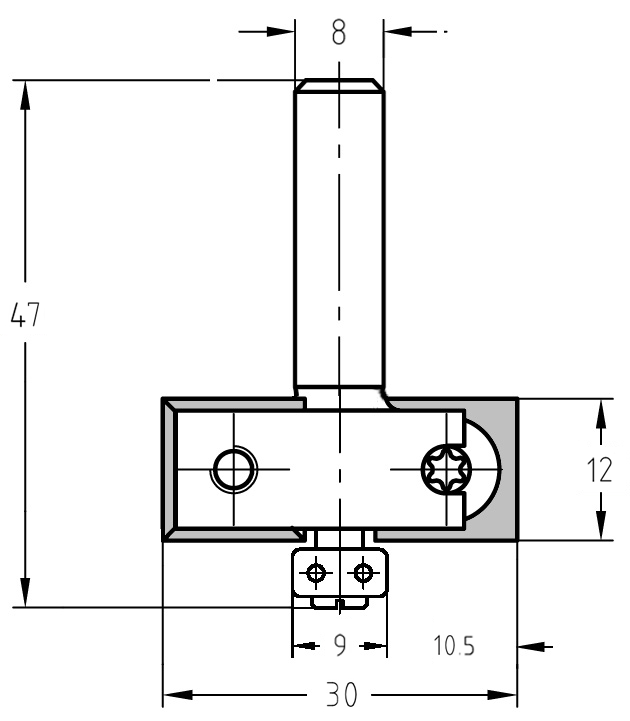

Technische Maßzeichnung des JSO WP-Falzfräsers mit Anlauflager, T 10,5 mm, Schaft 8 mm.
Fräsen eines tiefen Glasfalzes an einer geschweiften Massivholzkante mit einem JSO Wendeplatten-Falzfräser.
JSO Wendeplatten-Falzfräser Ø 30 mm mit 10,5 mm Falztiefe und 8 mm Schaft.Technische Maßzeichnung des JSO WP-Falzfräsers mit Anlauflager, T 10,5 mm, Schaft 8 mm. Fräsen eines tiefen Glasfalzes an einer geschweiften Massivholzkante mit einem JSO Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 30 x 12 mm | Mit Anlauflager | T 10,5 mm | S 8 | GL 47 mm

JSOSKU: 22253-5-30090
Preis:
€136,00

Technische Daten

Marke JSO
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 30 mm
Falztiefe 10,5 mm
Nutzlänge 12 mm
Anlauflager 9 mm
Aufnahme 8 mm
Gesamtlänge  47 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau & Innenausbau: Ideal für tiefe Rückwandfälze in Schränken und Regalen (z. B. für HDF- oder Sperrholzrückwände).
  • Fenster- & Türenbau: Perfekt zum Fräsen von tiefen Glasfälzen in Rahmenkonstruktionen.
  • Kurvenbearbeitung: Das kopfseitig montierte Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Bauteilen direkt am Werkstück.

Beschreibung:

Professionelle Falzarbeiten mit Systemvorteil: Dieser JSO Wendeplatten-Falzfräser aus dem Holzfräsershop kombiniert eine beeindruckende Falztiefe von 10,5 mm mit der Wirtschaftlichkeit austauschbarer Schneiden. Der stabile 8 mm Schaft gewährleistet eine sichere Aufnahme in allen gängigen Handoberfräsen.

Durch das Wendeplatten-System entfällt das Nachschärfen: Bei Verschleiß wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da der Flugkreis des Werkzeugs dabei absolut konstant bleibt, sparen Sie wertvolle Zeit beim Einrichten der Maschine. Das Anlauflager sorgt für eine ruhige Führung und verhindert Beschädigungen an der Werkstückkante.

Erreichen Sie spiegelglatte Oberflächen und präzise 90°-Winkel in Massivholz sowie beschichteten Plattenwerkstoffen – bei gleichzeitig minimalen Betriebskosten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Bei einer Falztiefe von 10,5 mm entstehen hohe Fliehkräfte und Materialabträge. Wir empfehlen daher, den Fräsvorgang in zwei Stufen (Vorschruppen und Schlichten) aufzuteilen. Reinigen Sie den Plattensitz bei jedem Wechsel gründlich, um einen exakten Rundlauf zu garantieren.
