Wendeplatten-Falzfräser Ø 26 mm mit 8,5 mm Falztiefe, Anlauflager und extrem stabilem 12 mm Schaft.

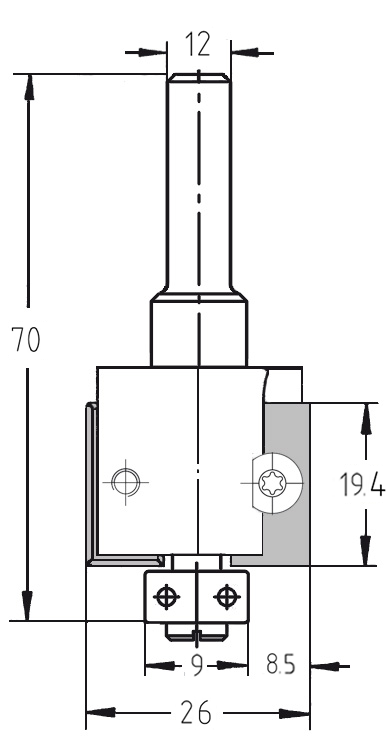

Technische Maßzeichnung des WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8,5 mm, S 12.

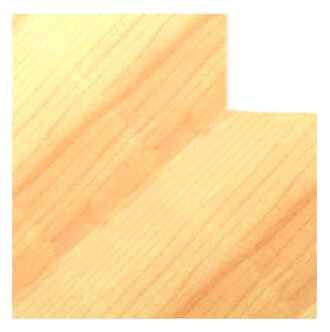

Fräsen eines tiefen 8,5 mm Falzes in eine Hartholzkante mit einer leistungsstarken Oberfräse und dem JSO/Unitec Wendeplatten-Fräser.
Wendeplatten-Falzfräser Ø 26 mm mit 8,5 mm Falztiefe, Anlauflager und extrem stabilem 12 mm Schaft.Technische Maßzeichnung des WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8,5 mm, S 12. Fräsen eines tiefen 8,5 mm Falzes in eine Hartholzkante mit einer leistungsstarken Oberfräse und dem JSO/Unitec Wendeplatten-Fräser.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 8,5 mm | S 12 | GL 70 mm

JSOSKU: 22116-5-10985
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  8,5 mm
Nutzlänge  19,4 mm
Anlauflager 9 mm
Aufnahme Schaft 12 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Schwerer Möbelbau: Ideal für tiefe Rückwandfälze und Überblattungen in Massivholz und harten Plattenwerkstoffen.
  • Fenster- & Türenbau: Präzises Fräsen von Glasfälzen mit einer Tiefe von bis zu 8,5 mm bei höchster Laufruhe.
  • Konturbearbeitung: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken direkt am Bauteil ohne Parallelanschlag.

Beschreibung:

Maximale Performance für die Werkstatt: Dieser Wendeplatten-Falzfräser aus dem Holzfräsershop kombiniert eine großzügige Falztiefe von 8,5 mm mit der überlegenen Stabilität eines 12 mm Schaftes. Durch die massive Bauweise werden Vibrationen auf ein Minimum reduziert, was selbst bei hohen Vorschubgeschwindigkeiten in harten Hölzern ein makelloses Fräsbild garantiert.

Das wirtschaftliche Wendeplatten-System bietet Ihnen entscheidende Vorteile: Die HW-Schneidplatte kann bei Verschleiß einfach gedreht oder ersetzt werden. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis und somit das Fräsmaß über die gesamte Lebensdauer absolut konstant. Ein zeitaufwendiges Nachjustieren der Maschine nach einem Schneidenwechsel entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und ein sauberes Abrollergebnis direkt am Werkstück.

Mit einer Gesamtlänge von 70 mm bietet dieser Fräser eine sichere Einspannung und hohe Standzeiten für den täglichen, professionellen Einsatz.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staubfrei ist, um einen perfekten Rundlauf sicherzustellen. Durch den 12 mm Schaft eignet sich dieser Fräser hervorragend für den Einsatz in leistungsstarken Oberfräsen und Stationärmaschinen.
