Wendeplatten-Falzfräser Ø 26 mm mit 7 mm Falztiefe, Anlauflager und hochstabilem 12 mm Schaft.

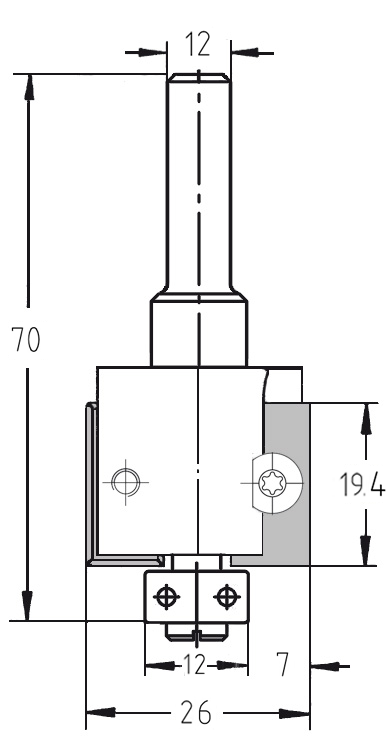

Technische Maßzeichnung des WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 7 mm, S 12.
Fräsen eines präzisen 7 mm Rückwandfalzes an einer Korpusseite mit einer schweren Oberfräse und einem Wendeplatten-Falzfräser.
Wendeplatten-Falzfräser Ø 26 mm mit 7 mm Falztiefe, Anlauflager und hochstabilem 12 mm Schaft.Technische Maßzeichnung des WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 7 mm, S 12. Fräsen eines präzisen 7 mm Rückwandfalzes an einer Korpusseite mit einer schweren Oberfräse und einem Wendeplatten-Falzfräser.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 7 mm | S 12 | GL 70 mm

JSOSKU: 22116-5-11207
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  7 mm
Nutzlänge  19,4 mm
Anlauflager 12 mm
Aufnahme Schaft 12 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelfertigung: Ideal für exakte 7 mm Rückwandfälze in Korpusmöbeln und Schränken.
  • Rahmenbau: Präzises Fräsen von Glasfälzen in Möbeltüren oder Lichtausschnitten bei maximaler Laufruhe.
  • Massivholzbearbeitung: Durch den 12 mm Schaft besonders vibrationsarm, auch beim Bearbeiten von Harthölzern wie Eiche oder Buche.

Beschreibung:

Profi-Qualität für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 7 mm bei einem Werkzeugdurchmesser von 26 mm. Durch den massiven 12 mm Schaft und eine Gesamtlänge von 70 mm bietet das Werkzeug eine überragende Steifigkeit und Laufruhe, was selbst bei harten Materialien ein makelloses Fräsbild garantiert.

Der entscheidende Vorteil der Wendeplatten-Technik: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und ein sauberes Abrollergebnis direkt am Werkstück ohne Brandspuren.

Dank der großzügigen Nutzlänge von 19,4 mm erzielen Sie spiegelglatte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staub- und harzfrei ist, um einen perfekten Rundlauf sicherzustellen. Der 12 mm Schaft ermöglicht eine besonders tiefe und sichere Einspannung in Ihrer Oberfräse.
