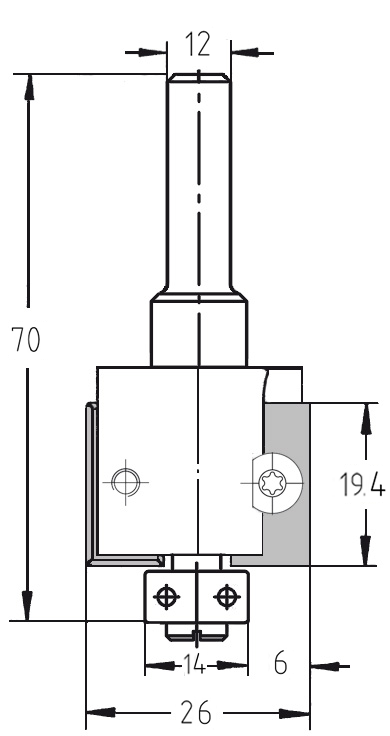

Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Durchmesser | 26 mm |
| Falztiefe | 6 mm |
| Nutzlänge | 19,4 mm |
| Anlauflager | 14 mm |
| Aufnahme | Schaft 12 mm |
| Gesamtlänge | 70 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:

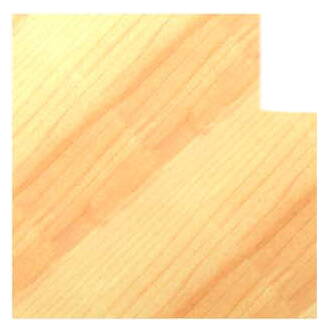

- Möbelbau: Perfekt dimensioniert für 6 mm Rückwandfälze (ideal für 5 mm Rückwandplatten mit Montagespiel).
- Hochleistungs-Einsatz: Durch den 12 mm Schaft extrem vibrationsarm und sicher in schweren Oberfräsen oder CNC-Maschinen.
- Konturbearbeitung: Das stirnseitig montierte Anlauflager erlaubt das exakte Abfahren von geschweiften oder runden Bauteilen ohne Parallelanschlag.
Beschreibung:
Massive Stabilität für präzise Fälze: Dieser Wendeplatten-Falzfräser aus dem Holzfräsershop bietet eine exakte Falztiefe von 6 mm. Dank des stabilen 12 mm Schaftes ist das Werkzeug für höchste Belastungen und maximale Laufruhe ausgelegt, was besonders bei der Bearbeitung von beschichteten Plattenwerkstoffen und Harthölzern für ausrissfreie Kanten sorgt.
Der entscheidende Vorteil der Wendeplatten-Technik: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt am Werkstück ohne Brandspuren.
Mit einer Gesamtlänge von 70 mm bietet dieser Fräser eine exzellente Einspanntiefe und Stabilität für den täglichen professionellen Einsatz in Tischlerei und Handwerk.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Achten Sie beim Wenden der Schneidplatte darauf, dass der Plattensitz absolut staubfrei ist, um einen perfekten Rundlauf sicherzustellen. Eine regelmäßige Reinigung des Anlauflagers verlängert dessen Lebensdauer und garantiert ein leichtgängiges Abrollen.
