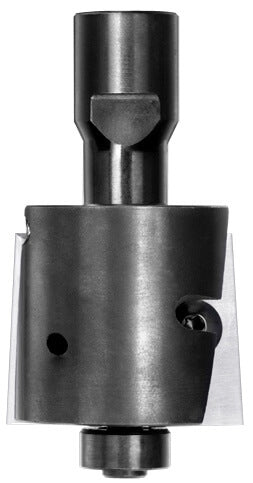

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 9 mm Falztiefe und M10 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 9 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 9 mm Fälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 9 mm Falztiefe und M10 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 9 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 9 mm Fälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 9 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-31809
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme M10 Innengewinde
Durchmesser 36 mm

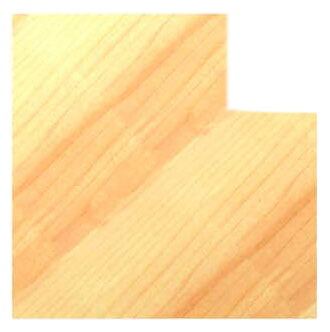

Falztiefe 9 mm
Nutzlänge  30 mm
Anlauflager 18 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau & Innenausbau: Spezialmaß für exakte 9 mm tiefe Fälze, ideal zum Einlassen von stabilen Füllungen, starken Rückwänden oder Glasleisten.
  • Spezialmaschinen: Optimiert für Maschinen mit M10-Gewindespindel (z. B. Scheer-Handoberfräsen), die eine starre und zentrische Verbindung fordern.
  • Industrieller Dauereinsatz: Maximale Standzeit und absolute Wiederholgenauigkeit beim Fräsen von Massivholz, MDF und beschichteten Plattenwerkstoffen.

Beschreibung:

Massive Stabilität für exakte 9 mm Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 9 mm. Durch die M10 Innengewinde-Aufnahme wird eine hochgradig starre und zentrische Verbindung mit der Maschinenspindel erreicht, was Vibrationen effektiv minimiert und ein rasiermesserscharfes Schnittbild garantiert.

Das JSO Unitec-System sichert Ihnen dauerhafte Prozessgenauigkeit: Die HW-Wendeplatten werden bei Verschleiß einfach gedreht oder getauscht. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden absolut konstant. Ein zeitaufwendiges Nachmessen der Frästiefe an der Maschine nach dem Messerwechsel entfällt komplett. Das hochwertige Anlauflager schützt das Material vor Brandspuren und führt den Fräser sicher direkt am Werkstück.

Verlassen Sie sich auf eine industrielle Lösung für 9 mm Fälze, die durch extreme Langlebigkeit, konstante Maße und minimale Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist die Grundvoraussetzung für einen perfekten Rundlauf und maximale Sicherheit bei 9 mm Falztiefe.
