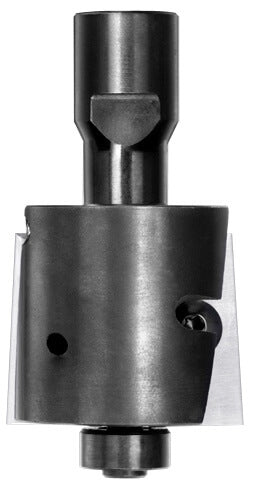

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 8 mm Falztiefe und M10 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 8 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 8 mm Rückwandfälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 8 mm Falztiefe und M10 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 8 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 8 mm Rückwandfälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 8 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-32008
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser 36 mm
Falztiefe 8 mm
Nutzlänge  30 mm
Anlauflager 20 mm
Gesamtlänge 70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Korpusbau: Optimales Maß für 8 mm tiefe Rückwandfälze oder konstruktive Absätze in der Serienfertigung.
  • Spezialmaschinen: Speziell für Antriebe mit M10-Gewindespindel (z. B. Scheer-Handoberfräsen oder stationäre Aggregate).
  • Präzise Kantenbearbeitung: Das Anlauflager ermöglicht das exakte Abfahren von Schablonen oder geschweiften Werkstücken direkt am Material.

Beschreibung:

Massive Werkzeugstabilität für exakte 8 mm Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 8 mm. Die M10 Innengewinde-Aufnahme ermöglicht eine hochgradig starre und perfekt zentrierte Verbindung mit der Maschinenspindel, was Vibrationen effektiv eliminiert und für ein erstklassiges Oberflächenfinish sorgt.

Dank des JSO Unitec-Systems profitieren Sie von maximaler Wirtschaftlichkeit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut konstant – ein zeitaufwendiges Nachjustieren der Maschine nach dem Messerwechsel entfällt komplett. Das integrierte Anlauflager schützt das Material zuverlässig vor Brandspuren und führt den Fräser sicher entlang der Werkstückkante.

Setzen Sie auf eine industrielle Lösung für Ihre 8 mm Fälze, die durch extreme Standzeit, konstante Maße und minimale Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist Voraussetzung für einen schlagfreien Rundlauf und maximale Sicherheit bei der Kantenbearbeitung.
