Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Aufnahme | M10 Innengewinde |
| Durchmesser | 36 mm |

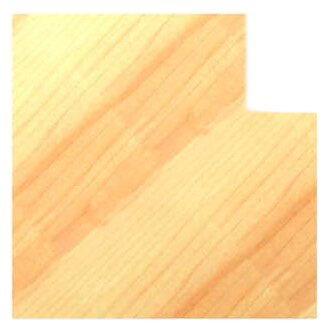

| Falztiefe | 7,5 mm |
| Nutzlänge | 30 mm |
| Anlauflager | 21 mm |
| Gesamtlänge | 70 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:
- Präzisions-Innenausbau: Spezialmaß für exakte 7,5 mm tiefe Fälze, ideal für passgenaue Rahmenfüllungen oder Glasleistenprofile an stationären Fräsmaschinen.
- Spezial-Handoberfräsen: Entwickelt für Maschinen mit M10-Gewindespindel (z. B. Scheer-Systeme), die eine hochfeste und zentrische Werkzeugverbindung benötigen.
- Industrielle Serienfertigung: Höchste Standzeit und absolute Maßhaltigkeit beim Fräsen von Massivholz, MDF und beschichteten Plattenwerkstoffen.
Beschreibung:

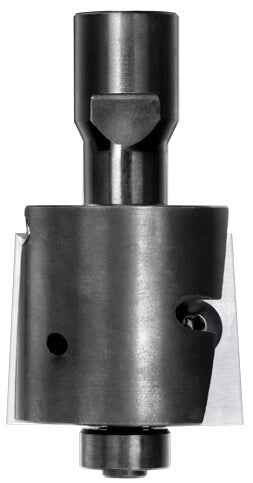

Kompakte Industriepräzision für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 7,5 mm. Die Besonderheit der M10 Innengewinde-Aufnahme ermöglicht eine extrem starre und schlagfreie Verbindung mit der Maschinenspindel, was Vibrationen effektiv eliminiert und für ein erstklassiges Schnittbild sorgt.
Dank des JSO Unitec-Systems profitieren Sie von maximaler Wirtschaftlichkeit und Prozesssicherheit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden absolut konstant. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine nach dem Messerwechsel entfällt somit komplett. Das integrierte Anlauflager führt den Fräser sicher direkt am Werkstück und schützt empfindliche Kanten vor Brandspuren.
Setzen Sie auf eine professionelle Lösung für Ihre 7,5 mm Fälze, die durch extreme Standzeit, konstante Maße und minimale Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist Voraussetzung für einen perfekten Rundlauf und maximale Sicherheit bei der Kantenbearbeitung.
