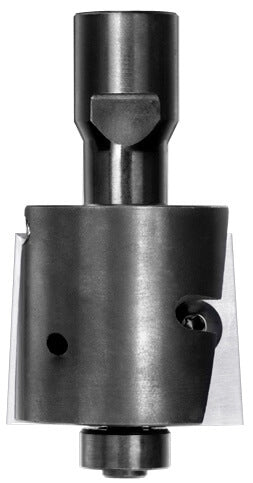

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 5 mm Falztiefe und M10 Gewindeaufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 5 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 5 mm Glasleistenfälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 5 mm Falztiefe und M10 Gewindeaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 5 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 5 mm Glasleistenfälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 5 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-32605
Preis:
€195,00

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser  36 mm
Falztiefe  5 mm
Nutzlänge  30 mm
Anlauflager 26 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Feiner Möbelbau & Dekorbau: Ideales Maß für dezente 5 mm tiefe Fälze zum Einlassen von Spiegeln, dünnen Glasfüllungen oder Rückwänden.
  • Spezial-Maschinensysteme: Perfekt abgestimmt auf Handoberfräsen oder stationäre Aggregate mit M10-Gewindespindel (z.B. Scheer-Systeme).
  • Präzise Serienbearbeitung: Garantiert höchste Standzeiten und absolute Maßhaltigkeit in Massivholz, MDF und beschichteten Plattenwerkstoffen.

Beschreibung:

Kompakte Industriepräzision für filigrane Arbeiten: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 5 mm. Die Besonderheit liegt in der M10 Innengewinde-Aufnahme, die eine hochfeste und perfekt zentrierte Montage auf der Maschinenspindel ermöglicht. Dies resultiert in einer überragenden Laufruhe und einem rasiermesserscharfen Schnittbild.

Dank des JSO Unitec-Wendeplattensystems profitieren Sie von maximaler Wirtschaftlichkeit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder getauscht. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut konstant – ein Nachjustieren der Maschine nach dem Messerwechsel entfällt komplett. Das stirnseitig verbaute Anlauflager führt den Fräser präzise entlang der Werkstückkante und schützt das Material zuverlässig vor Brandspuren.

Setzen Sie auf eine Profi-Lösung für Ihre 5 mm Fälze, die durch extreme Langlebigkeit, konstante Maße und geringe Wartungskosten überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist Voraussetzung für einen schlagfreien Rundlauf und maximale Sicherheit bei der Kantenbearbeitung.
