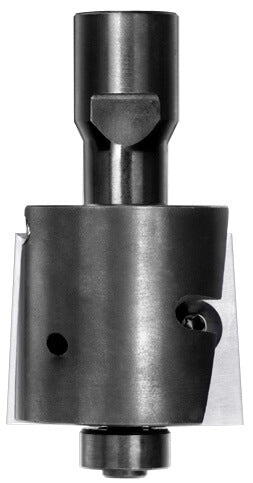

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13 mm Falztiefe und M12 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13 mm, Aufnahme M12 IG.
Einsatz des JSO Unitec M12 Falzfräsers an einer stationären Spindel für exakte 13 mm Fälze in Hartholz.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13 mm Falztiefe und M12 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13 mm, Aufnahme M12 IG. Einsatz des JSO Unitec M12 Falzfräsers an einer stationären Spindel für exakte 13 mm Fälze in Hartholz.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 13 mm | IG M12 | GL 70 mm

JSOSKU: 22118-5-31013
Preis:
€180,00

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M12 Innengewinde
Durchmesser 36 mm
Falztiefe 13 mm
Nutzlänge 30 mm
Anlauflager 10 mm
Gesamtlänge 70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Fenster- & Türenbau: Spezialmaß für exakte 13 mm tiefe Fälze an massiven Rahmenbauteilen und Türfuttern unter Verwendung von stationären Fräsmaschinen.
  • M12-Maschinensysteme: Entwickelt für Aggregate und Sonderoberfräsen mit M12-Gewindespindel, die eine maximale Steifigkeit der Verbindung fordern.
  • Industrielle Massivholzbearbeitung: Hervorragende Ergebnisse in harten Hölzern und abrasiven Plattenwerkstoffen bei hohen Standmengen.

Beschreibung:

Haltbarkeit und Präzision für die Schwerzerspanung: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 13 mm. Ausgestattet mit einer M12 Innengewinde-Aufnahme, bietet das Werkzeug eine extrem starre und schwingungsfreie Verbindung zur Maschinenspindel – die Grundvoraussetzung für rasiermesserscharfe Kanten bei großer Falztiefe.

Das JSO Unitec-System garantiert Ihnen dauerhafte Wirtschaftlichkeit und konstante Maße: Die HW-Wendeplatten werden bei Verschleiß einfach gedreht oder getauscht. Ein Nachschärfen ist nicht erforderlich, wodurch der Flugkreis der Schneiden über die gesamte Lebensdauer identisch bleibt. Das lästige Nachjustieren der Frästiefe an der Maschine nach dem Messerwechsel entfällt komplett. Das stirnseitig montierte Anlauflager führt den Fräser präzise direkt am Material und schützt das Werkstück zuverlässig vor Brandspuren.

Verlassen Sie sich auf ein Profi-Werkzeug für Ihre 13 mm Fälze, das durch maximale Laufruhe, konstante Genauigkeit und minimale Wartungskosten in allen Hölzern und Plattenmaterialien überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M12-Gewindes. Ein fester, rückstandsfreier Sitz ist Voraussetzung für einen perfekten Rundlauf und maximale Sicherheit bei der Bearbeitung tiefer Fälze.
