Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Aufnahme | M10 Innengewinde |
| Durchmesser | 36 mm |
| Falztiefe | 13 mm |
| Nutzlänge | 30 mm |
| Anlauflager | 10 mm |
| Gesamtlänge | 70 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:
- Stationär- & Sondermaschinen: Perfekt abgestimmt auf Frässpindeln mit M10-Gewinde (z.B. für Scheer-Handoberfräsen oder stationäre Anlagen).
- Massivholzbearbeitung: Erzeugung von tiefen 13 mm Fälzen für Rahmenecken, Überblattungen oder Glasfälze im Fensterbau.
- Serienfertigung: Höchste Standzeiten in Hartholz, MDF und beschichteten Werkstoffen dank HW-Wendeplatten-Technologie.
Beschreibung:

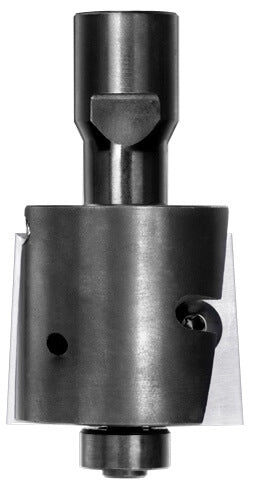

Präzision trifft auf extreme Stabilität: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 13 mm. Die M10 Innengewinde-Aufnahme sorgt für eine unnachgiebige, zentrische Verbindung mit der Antriebsspindel, was Vibrationen selbst bei hohen Abtragsleistungen minimiert.
Durch das bewährte Unitec-System von JSO profitieren Sie von einer dauerhaft konstanten Maßhaltigkeit: Da die HW-Schneiden bei Verschleiß einfach gedreht oder ersetzt werden, bleibt der Flugkreis über die gesamte Werkzeuglebensdauer identisch. Ein Nachjustieren der Maschine nach dem Messerwechsel ist nicht erforderlich. Das stirnseitig montierte Anlauflager schont die Werkstückkante und garantiert eine saubere Führung direkt am Material.
Mit diesem Fräser investieren Sie in eine industrielle Lösung für 13 mm Fälze, die durch geringe Wartungskosten, extreme Langlebigkeit und höchste Wiederholgenauigkeit überzeugt.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Achten Sie beim Aufschrauben auf die Sauberkeit des M10-Gewindes. Ein korrekter Sitz ist essenziell für einen schlagfreien Rundlauf. Bei tiefen Fälzen in Hartholz wird empfohlen, die Zerspanung in mehreren Durchgängen vorzunehmen.
