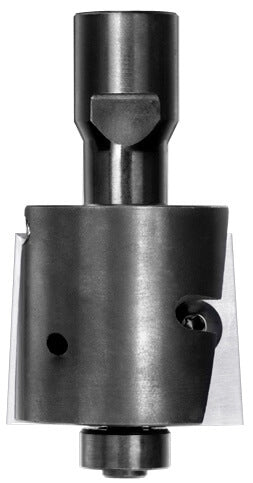

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und M12 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Aufnahme M12 IG.
Montage eines JSO Unitec M12 Falzfräsers an einer stationären Fräseinheit für tiefe Rahmenfälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und M12 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Aufnahme M12 IG. Montage eines JSO Unitec M12 Falzfräsers an einer stationären Fräseinheit für tiefe Rahmenfälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 13,5 mm | IG M12 | GL 70 mm

JSOSKU: 22118-5-39135
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M12 Innengewinde
Durchmesser  36 mm
Falztiefe  13,5 mm
Nutzlänge  30 mm
Anlauflager 9 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Fenster- & Türenbau: Maximale Falztiefe von 13,5 mm zum Fräsen von tiefen Glas- oder Rahmenfälzen an stationären Anlagen.
  • Stationärfräsen & Automaten: Optimiert für Maschinen mit M12-Gewindespindel, die eine extrem starre und schlagfreie Werkzeugverbindung fordern.
  • Industrielle Serienfertigung: Höchste Standzeit und absolute Wiederholgenauigkeit in Massivholz sowie abrasiven Plattenwerkstoffen.

Beschreibung:

Maximale Zerspanungsleistung für tiefste Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beeindruckende Falztiefe von 13,5 mm. Die Besonderheit der M12 Innengewinde-Aufnahme ermöglicht eine hochgradig starre und perfekt zentrierte Montage auf der Maschinenspindel, was Vibrationen selbst bei großen Abtragsleistungen effektiv eliminiert.

Das JSO Unitec-System sichert Ihnen industrielle Effizienz und Prozessgenauigkeit: Die HW-Wendeplatten werden bei Verschleiß einfach gedreht oder getauscht. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut konstant – ein zeitaufwendiges Nachmessen der Falztiefe nach dem Messerwechsel entfällt komplett. Das integrierte Anlauflager führt den Fräser präzise direkt am Material und schützt das Werkstück zuverlässig vor Brandspuren.

Verlassen Sie sich auf ein Kraftpaket für Ihre 13,5 mm Fälze, das durch extreme Langlebigkeit, konstante Maße und geringe Wartungskosten in allen Hölzern und Plattenmaterialien überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M12-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist die Grundvoraussetzung für einen perfekten Rundlauf und maximale Sicherheit bei der schweren Kantenbearbeitung.
