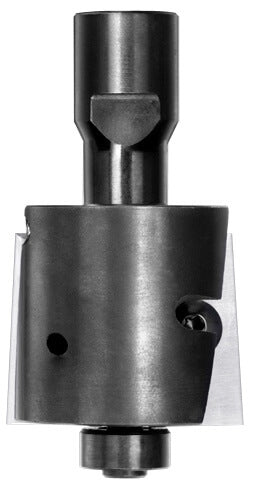

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und M10 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Aufnahme M10 IG.
Montage eines JSO Unitec Falzfräsers mit M10 Gewinde an einer stationären Fräsmaschine für tiefe 13,5 mm Fälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 13,5 mm Falztiefe und M10 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 13,5 mm, Aufnahme M10 IG. Montage eines JSO Unitec Falzfräsers mit M10 Gewinde an einer stationären Fräsmaschine für tiefe 13,5 mm Fälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 13,5 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-39135
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser  36 mm
Falztiefe  13,5 mm
Nutzlänge  30 mm
Anlauflager 9 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Stationäre Oberfräsen & Automaten: Speziell entwickelt für Maschinen mit M10-Gewindeaufnahme (z.B. Scheer) für höchste Rundlaufgenauigkeit.
  • Schwerer Fenster- & Türenbau: Maximale Falztiefe von 13,5 mm für tiefe Fälze an massiven Rahmenbauteilen und Türfuttern.
  • Serienfertigung: Ideal für den harten Dauereinsatz in Massivholz und abrasiven Plattenwerkstoffen.

Beschreibung:

Höchste Kraftübertragung für tiefste Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine beeindruckende Falztiefe von 13,5 mm. Die Besonderheit liegt in der M10 Innengewinde-Aufnahme, die eine extrem starre und zentrische Verbindung zur Maschinenspindel ermöglicht – ideal für vibrationsfreies Arbeiten bei großen Zerspanungsvolumina.

Das JSO Unitec-System garantiert Ihnen industrielle Präzision und Wirtschaftlichkeit: Die HW-Wendeplatten werden bei Verschleiß einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut konstant. Ein zeitaufwendiges Nachjustieren der Maschine nach dem Messerwechsel entfällt komplett. Das stirnseitig verbaute Anlauflager schützt das Werkstück zuverlässig vor Brandspuren und führt den Fräser sicher entlang der Kontur.

Erzielen Sie perfekte, ausrissfreie Fälze in Industriequalität. Die Kombination aus stabiler Gewindeaufnahme und JSO-Wendeplattentechnik macht diesen Fräser zum unverzichtbaren Werkzeug für Profis, die maximale Leistung an stationären Anlagen fordern.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie sicher, dass das M10-Gewinde der Spindel sauber und unbeschädigt ist, um einen perfekten Sitz und optimalen Rundlauf zu gewährleisten. Bei der maximalen Falztiefe von 13,5 mm in Hartholz empfiehlt es sich, den Abtrag in zwei Stufen vorzunehmen, um Maschine und Werkzeug zu schonen.
