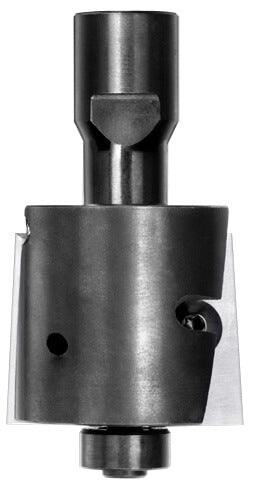

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 12 mm Falztiefe und M12 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 12 mm, Aufnahme M12 IG
Montage eines JSO Unitec M12 Falzfräsers an einer stationären Fräsmaschine für präzise 12 mm Fälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 12 mm Falztiefe und M12 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 12 mm, Aufnahme M12 IG Montage eines JSO Unitec M12 Falzfräsers an einer stationären Fräsmaschine für präzise 12 mm Fälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 12 mm | IG M12 | GL 70 mm

JSOSKU: 22118-5-31212
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M12 Innengewinde
Durchmesser  36 mm
Falztiefe  12 mm
Nutzlänge  30 mm
Anlauflager 12 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Konstruktiver Möbelbau: Standardmaß für 12 mm tiefe Fälze, ideal für stabile Rückwände, Korpusverbindungen oder Türfutter.
  • Stationäre Oberfräsen & Automaten: Optimiert für Maschinen mit schwerer M12-Gewindespindel, die höchste Steifigkeit und Vibrationsfreiheit fordern.
  • Industrielle Serienfertigung: Höchste Prozesssicherheit und konstante Maße beim Fräsen von Massivholz, MDF und beschichteten Platten.

Beschreibung:

Massive Stabilität für industrielle Präzision: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 12 mm. Durch die schwere M12 Innengewinde-Aufnahme wird eine unnachgiebige, zentrische Verbindung mit der Maschinenspindel erreicht, was Vibrationen effektiv eliminiert und ein rasiermesserscharfes Schnittbild garantiert.

Das JSO Unitec-System sichert Ihnen maximale Wirtschaftlichkeit und dauerhafte Genauigkeit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut konstant – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine nach dem Messerwechsel entfällt somit komplett. Das hochwertige Anlauflager schützt das Material vor Brandspuren und führt den Fräser sicher direkt am Werkstück.

Setzen Sie auf ein Kraftpaket für Ihre 12 mm Fälze, das durch extreme Standzeit, konstante Maße und minimale Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor der Montage die Sauberkeit des M12-Gewindes an der Maschinenspindel. Ein fester, rückstandsfreier Sitz ist die Grundvoraussetzung für einen perfekten Rundlauf und maximale Sicherheit bei 12 mm Falztiefe.
