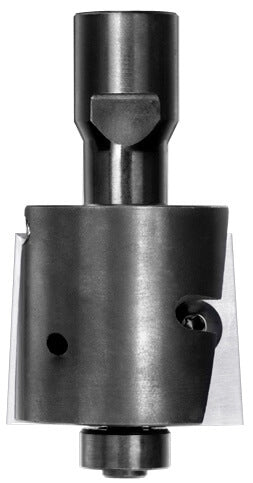

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 12 mm Falztiefe und M10 Gewindeaufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 12 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräsmaschine für exakte 12 mm Fälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 12 mm Falztiefe und M10 Gewindeaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 12 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräsmaschine für exakte 12 mm Fälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 12 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-31212
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser 36 mm
Falztiefe  12 mm
Nutzlänge  30 mm
Anlauflager 12 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Fensterbau: Das Standardmaß für 12 mm tiefe Fälze, ideal für stabile Füllungen, Türfutter oder Glasfälze.
  • Spezialmaschinen: Optimiert für Maschinen mit M10-Spindelaufnahme (z. B. Scheer), die eine starre und zentrische Verbindung erfordern.
  • Stationärbetrieb: Hervorragend geeignet für den Einsatz in stationären Anlagen zur präzisen Serienbearbeitung von Massivholz und Plattenwerkstoffen.

Beschreibung:

Industrielle Präzision für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 12 mm. Die M10 Innengewinde-Aufnahme ermöglicht eine hochfeste und perfekt zentrierte Montage auf der Maschinenspindel, was Vibrationen effektiv eliminiert und für ein überlegenes Oberflächenfinish sorgt.

Das JSO Unitec-System steht für maximale Wirtschaftlichkeit und dauerhafte Genauigkeit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine nach dem Messerwechsel entfällt komplett. Das stirnseitig verbaute Anlauflager garantiert eine saubere Führung direkt am Werkstück und schützt empfindliche Kanten zuverlässig vor Brandspuren.

Setzen Sie auf eine bewährte Profilösung für 12 mm Fälze, die durch extreme Standzeit, konstante Maße und geringe Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor der Montage die Sauberkeit des M10-Gewindes an der Maschinenspindel. Ein fester, rückstandsfreier Sitz ist Voraussetzung für den vibrationsfreien Rundlauf und die Sicherheit bei 12 mm Falztiefe.
