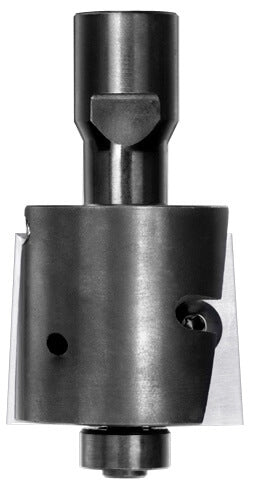

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 11 mm Falztiefe und M10 Gewindeaufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 11 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Spindel für exakte 11 mm Kantenbearbeitung.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 11 mm Falztiefe und M10 Gewindeaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 11 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Spindel für exakte 11 mm Kantenbearbeitung.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 11 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-31411
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser  36 mm
Falztiefe  11 mm
Nutzlänge  30 mm
Anlauflager 14 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Innenausbau: Spezialmaß für exakte 11 mm tiefe Fälze, ideal zum Einlassen von Glasleisten, Füllungen oder Rahmenpaneelen.
  • Spezialmaschinen: Entwickelt für Maschinen mit M10-Gewindeaufnahme (z. B. Scheer-Handoberfräsen oder stationäre Automaten).
  • Präzise Serienfertigung: Höchste Standzeit und absolute Wiederholgenauigkeit in Massivholz, MDF und beschichteten Plattenwerkstoffen.

Beschreibung:

Industrielle Präzision für spezialisierte Anwendungen: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 11 mm. Die Besonderheit der M10 Innengewinde-Aufnahme ermöglicht eine hochgradig starre und zentrische Verbindung mit der Maschinenspindel, was Vibrationen effektiv eliminiert und für ein erstklassiges Schnittbild sorgt.

Dank des JSO Unitec-Systems profitieren Sie von maximaler Wirtschaftlichkeit: Die HW-Schneiden werden bei Verschleiß einfach gedreht oder ersetzt. Da das Werkzeug nicht nachgeschärft wird, bleibt der Flugkreis der Schneiden über die gesamte Einsatzdauer absolut konstant. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine nach dem Messerwechsel entfällt somit komplett. Das integrierte Anlauflager führt den Fräser sicher direkt am Werkstück und schützt empfindliche Kanten vor Brandspuren.

Setzen Sie auf eine industrielle Lösung für 11 mm Fälze, die durch extreme Standzeit, konstante Maße und minimale Wartungskosten in allen Hölzern und abrasiven Werkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes. Ein fester und rückstandsfreier Sitz an der Spindel ist essenziell für die Sicherheit und einen perfekten Rundlauf bei 11 mm Falztiefe.
