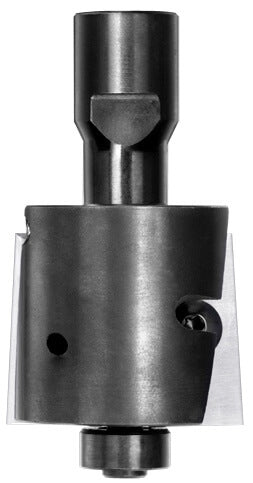

JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 10 mm Falztiefe und M10 Innengewinde-Aufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 10 mm, Aufnahme M10 IG.
Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 10 mm Rückwandfälze.
JSO Unitec Wendeplatten-Falzfräser Ø 36 mm mit 10 mm Falztiefe und M10 Innengewinde-Aufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 36 mm, Nutzlänge 30 mm, T 10 mm, Aufnahme M10 IG. Montage eines JSO Unitec M10 Falzfräsers an einer stationären Fräseinheit für präzise 10 mm Rückwandfälze.

Wendeplatten-Falzfräser HW | Ø 36 x 30 mm | Mit Anlauflager | T 10 mm | IG M10 | GL 70 mm

JSOSKU: 22117-5-31610
Preis:
€173,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme  M10 Innengewinde
Durchmesser  36 mm
Falztiefe  10 mm
Nutzlänge  30 mm
Anlauflager 16 mm
Gesamtlänge  70 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Gehobener Möbelbau: Das klassische Maß für 10 mm tiefe Rückwandfälze oder konstruktive Absätze in der Korpusfertigung.
  • Spezial-Handoberfräsen: Perfekt geeignet für Maschinen mit M10-Gewindespindel (z. B. Scheer), die eine starre und zentrische Verbindung fordern.
  • Serienfertigung: Maximale Standzeit und absolute Maßhaltigkeit beim Fräsen von Massivholz, MDF und beschichteten Plattenwerkstoffen.

Beschreibung:

Maximale Laufruhe für präzise 10 mm Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 10 mm. Die Besonderheit liegt in der M10 Innengewinde-Aufnahme, die eine unnachgiebige, zentrische Verschraubung mit der Maschinenspindel ermöglicht – ideal für vibrationsfreies Arbeiten und perfekte Oberflächenergebnisse.

Das JSO Unitec-System sichert Ihnen industrielle Effizienz: Die HW-Wendeplatten werden bei Verschleiß einfach gedreht oder getauscht. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch – ein zeitaufwendiges Nachjustieren der Maschine nach dem Messerwechsel entfällt komplett. Das stirnseitig montierte Anlauflager führt den Fräser sicher direkt am Material und schützt das Werkstück zuverlässig vor Brandspuren.

Setzen Sie auf ein Werkzeug der Extraklasse für Ihre 10 mm Fälze, das durch extreme Langlebigkeit, konstante Maße und geringe Wartungskosten in allen Hölzern und Plattenmaterialien überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben die Sauberkeit des M10-Gewindes an der Spindel. Ein fester, rückstandsfreier Sitz ist Voraussetzung für einen schlagfreien Rundlauf und maximale Sicherheit bei 10 mm Falztiefe.
