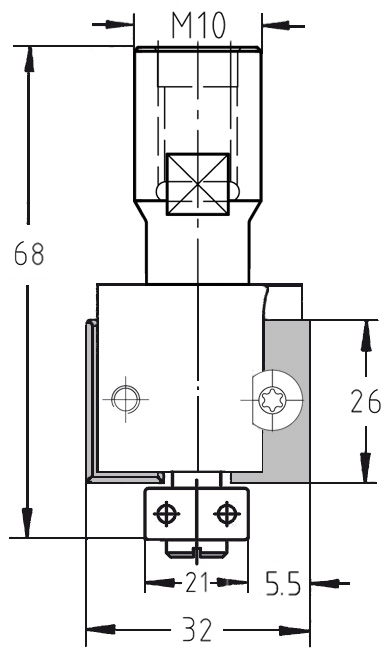

Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Aufnahme | Innengewinde M10 (IG M10) |
| Durchmesser | 32 mm |
| Falztiefe | 5,5 mm |
| Nutzlänge | 26 mm |
| Anlauflager | 21 mm |
| Gesamtlänge | 68 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:

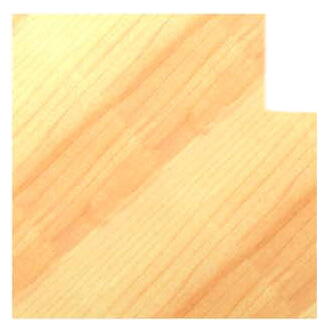

- Möbel- & Vitrinenbau: Präzisionsmaß für 5,5 mm Fälze zur Aufnahme von entsprechenden Rückwänden oder Glaselementen.
- Stationäre Fräsmaschinen: Zur direkten Montage auf Gewindespindeln M10 für kompakte Bauweise und hohe Rundlaufgenauigkeit.
- Kanten- & Kopierbearbeitung: Das kugelgelagerte Anlauflager ermöglicht das reibungslose Abfahren von Schablonen direkt am Werkstück.
Beschreibung:
Spezialmaß für industrielle Anwendungen: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 5,5 mm. Durch die Aufnahme über ein Innengewinde M10 lässt sich das Werkzeug direkt und vibrationsarm auf entsprechenden Antriebswellen montieren. Dies spart wertvollen Platz in der Maschine und erhöht die Steifigkeit des gesamten Systems.
Das Unitec-Prinzip garantiert Ihnen maximale Effizienz im Werkstattalltag: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden absolut identisch. Ein zeitaufwendiges Nachmessen oder Justieren nach dem Schneidenwechsel entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und verhindert zuverlässig Brandspuren am Holz.
Verlassen Sie sich auf eine industrielle Lösung, die durch konstante Maße, extreme Standzeit und minimale Wartungskosten in Massivholz und Plattenwerkstoffen überzeugt.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Reinigen Sie vor der Montage das M10-Gewinde sorgfältig von Staub und Harzresten. Ein fester Sitz auf der Spindel ist die Grundvoraussetzung für einen perfekten Rundlauf und ein sauberes Fräsbild bei 5,5 mm Falztiefe.
