JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 4 mm Falztiefe und M12 Gewindeaufnahme.
Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 4 mm, Anschluss IG M12.
Fräsen eines 4 mm Rückwandfalzes an einer stationären Spindel mit JSO Unitec Gewindewerkzeug.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 4 mm Falztiefe und M12 Gewindeaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 4 mm, Anschluss IG M12. Fräsen eines 4 mm Rückwandfalzes an einer stationären Spindel mit JSO Unitec Gewindewerkzeug.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 4 mm | IG M12 | GL 68 mm

JSOSKU: 22118-5-22404
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Innengewinde M12 (IG M12)
Durchmesser 32 mm
Falztiefe  4 mm
Nutzlänge  26 mm
Anlauflager 24 mm
Gesamtlänge  68 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

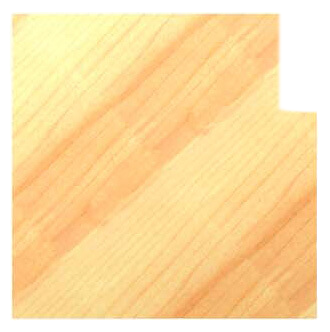

  • Präzisions-Möbelbau: Perfekt dimensioniert für feine 4 mm Fälze zur Aufnahme von Rückwandplatten, Glas oder dekorativen Füllungen.
  • Schattenfugen & Absätze: Erzeugung von sauberen, rechtwinkligen 4 mm Absätzen an Möbelfronten.
  • Stationäraggregate: Zur direkten Montage auf Gewindespindeln M12 – bietet höchste Vibrationsstabilität bei kompakter Werkzeuglänge.

Beschreibung:

Kompakte Gewindeaufnahme für filigrane Ergebnisse: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine präzise Falztiefe von 4 mm. Durch die Aufnahme über ein Innengewinde M12 wird eine extrem starre Verbindung zur Maschinenspindel hergestellt, die im Vergleich zu klassischen Spannfuttern deutlich weniger schwingungsanfällig ist und ein überragendes Oberflächenfinish garantiert.

Das JSO Unitec-System steht für kompromisslose Wirtschaftlichkeit und Prozesssicherheit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden über die gesamte Einsatzdauer absolut identisch. Ein zeitaufwendiges Nachmessen der Falztiefe nach einem Messerwechsel entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das hochwertige, kugelgelagerte Anlauflager schützt das Werkstück vor Brandspuren und führt den Fräser präzise entlang der Kontur.

Verlassen Sie sich auf eine industrielle Lösung für 4 mm Fälze, die durch extreme Standzeit und konstante Maße in Massivholz sowie allen modernen Plattenwerkstoffen überzeugt.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie vor der Montage für ein sauberes M12-Gewinde und plane Auflageflächen. Ein absolut fester Sitz auf der Spindel ist Voraussetzung für einen vibrationsfreien Lauf und ein perfektes Schnittbild bei 4 mm Falztiefe.
