Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 4 mm | IG M10 | GL 68 mm

JSOSKU: 22117-5-22404
Preis:
€185,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Innengewinde M10 (IG M10)
Durchmesser 32 mm
Falztiefe  4 mm
Nutzlänge  26 mm
Anlauflager 24 mm
Gesamtlänge  68 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Präzise Schattenfugen: Ideal zum Einfräsen von feinen 4 mm tiefen Absätzen oder Schattenfugen im hochwertigen Möbelbau.

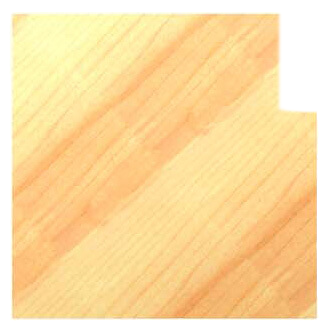

  • Glas- & Rückwandfälze: Perfekt dimensioniert für das Einlassen von 4 mm starken Sperrholzplatten oder Glasfüllungen.
  • Stationär-Einsatz: Die M10-Gewindeaufnahme ist für die direkte Montage auf Antriebsspindeln konzipiert, was maximale Stabilität bei minimalem Platzbedarf garantiert.

Beschreibung:

Kompakte Stabilität für filigrane Fälze: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 4 mm. Durch den Anschluss über ein Innengewinde M10 ist das Werkzeug für den direkten Einsatz auf spezialisierten Spindelsystemen in stationären Maschinen optimiert. Diese Verbindung gewährleistet eine hohe Rundlaufgenauigkeit und minimiert Vibrationen, was besonders bei geringen Falztiefen zu einem spiegelglatten Fräsbild führt.

Das JSO Unitec-System sichert Ihnen einen klaren Produktivitätsvorteil: Wenn die HW-Schneide verschlissen ist, wird die Wendeplatte einfach gedreht oder getauscht. Da das Werkzeug nicht nachgeschärft werden muss, bleibt der Flugkreis der Schneiden absolut konstant. Ein zeitaufwendiges Nachmessen der Falztiefe nach dem Werkzeugwechsel entfällt somit komplett. Das integrierte Anlauflager schützt das Werkstück vor Brandspuren und führt den Fräser sicher entlang der Kante.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Prozesssicherheit in allen Hölzern und Plattenwerkstoffen.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie vor der Montage sicher, dass das M10-Gewinde und die Planflächen der Spindel sauber sind. Ein korrekter Sitz ist die Grundvoraussetzung für die hohe Präzision, die für einen exakten 4 mm Falz erforderlich ist.
