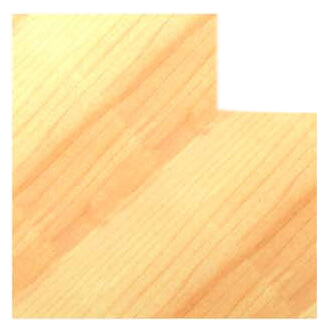

Montage eines JSO Unitec Falzfräsers mit M12 Innengewinde auf einer Spindel für präzise 10 mm Fälze.
JSO Unitec Wendeplatten-Falzfräser Ø 32 mm mit 10 mm Falztiefe und M12 Gewindeaufnahme.Technische Maßzeichnung JSO WP-Falzfräser Ø 32 mm, Nutzlänge 26 mm, T 10 mm, Anschluss IG M12. Montage eines JSO Unitec Falzfräsers mit M12 Innengewinde auf einer Spindel für präzise 10 mm Fälze.

Wendeplatten-Falzfräser HW | Ø 32 x 26 mm | Mit Anlauflager | T 10 mm | IG M12 | GL 68 mm

JSOSKU: 22118-5-21210
Preis:
€163,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Aufnahme Innengewinde M12 (IG M12)
Durchmesser 32 mm
Falztiefe  10 mm
Nutzlänge  26 mm
Anlauflager 12 mm
Gesamtlänge  68 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelproduktion: Das Standardmaß für 10 mm tiefe Fälze zur Aufnahme von stabilen Rückwänden oder konstruktiven Verbindungen.
  • Stationäraggregate: Zur direkten Montage auf Antriebsspindeln mit M12-Außengewinde für maximale Laufruhe und Stabilität.
  • Kopierfräsarbeiten: Das integrierte kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften Werkstücken oder Schablonen.

Beschreibung:

Die professionelle Lösung für stationäre Spindelsysteme: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie liefert eine exakte Falztiefe von 10 mm. Durch die Aufnahme über ein Innengewinde M12 wird eine hochfeste und vibrationsarme Verbindung mit der Maschine gewährleistet, die herkömmlichen Schaftaufnahmen in puncto Steifigkeit deutlich überlegen ist.

Dank des JSO Unitec-Systems profitieren Sie von maximaler Wirtschaftlichkeit und Präzision: Wenn die HW-Schneide verschlissen ist, wird sie einfach gedreht oder durch eine neue Wendeplatte ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden absolut identisch. Ein zeitaufwendiges Nachjustieren der Maschine entfällt somit komplett. Das stirnseitig verbaute Anlauflager schützt das Material vor Brandspuren und sorgt für eine saubere Kantenführung.

Erzielen Sie perfekte, rechtwinklige Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und höchster Standzeit – ideal für alle Vollhölzer sowie beschichtete Plattenwerkstoffe.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 26 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Sorgen Sie vor der Montage für eine gründliche Reinigung des M12-Gewindes und der Planflächen. Ein absolut planer und fester Sitz auf der Spindel ist die Voraussetzung für einen vibrationsfreien Rundlauf bei 10 mm Falztiefe.
