JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 8 mm Falztiefe und M12 Gewindeaufnahme.
Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8 mm, Aufnahme M12.

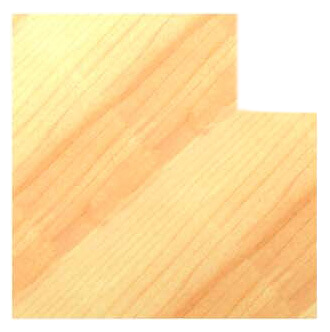

Fräsen eines 8 mm Rückwandfalzes mit einem stationären Fräsaggregat und dem JSO Unitec Wendeplatten-System.
JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 8 mm Falztiefe und M12 Gewindeaufnahme.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8 mm, Aufnahme M12. Fräsen eines 8 mm Rückwandfalzes mit einem stationären Fräsaggregat und dem JSO Unitec Wendeplatten-System.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 8 mm | IG M12 | GL 60 mm

JSOSKU: 22118-5-11008
Preis:
€156,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  8 mm
Nutzlänge  19,4 mm
Anlauflager 10 mm
Aufnahme Innengewinde M12 (IG M12)
Gesamtlänge  60 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbel- & Innenausbau: Spezialisiert auf exakte 8 mm Rückwandfälze an Korpusmöbeln und Schränken.
  • Stationärbearbeitung: Konzipiert für den Einsatz auf schweren Fräsaggregaten und stationären Einheiten mit M12-Gewindespindel.
  • Konturbearbeitung: Das kugelgelagerte Anlauflager ermöglicht das sichere Abfahren von geschweiften Werkstücken direkt an der Kante ohne Parallelanschlag.

Beschreibung:

Massive Stabilität für die Serienfertigung: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 8 mm. Durch die robuste Aufnahme mit M12 Innengewinde ist dieses Werkzeug für stationäre Anwendungen ausgelegt, bei denen eine vibrationsfreie und hochfeste Verbindung zwischen Werkzeug und Spindel für ein perfektes Fräsbild gefordert ist.

Der Systemvorteil der Unitec-Reihe liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis der Schneiden immer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung am Werkstück und verhindert zuverlässig Brandspuren an der Kante.

Dank der Nutzlänge von 19,4 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Prüfen Sie vor dem Aufschrauben, ob das M12-Gewinde der Spindel und das Innengewinde des Fräsers vollkommen sauber und spanfrei sind. Ein fester, sauberer Sitz ist Voraussetzung für die hohe Laufruhe und Sicherheit bei der stationären Bearbeitung.
