JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 8,5 mm Falztiefe und M10 Innengewinde.

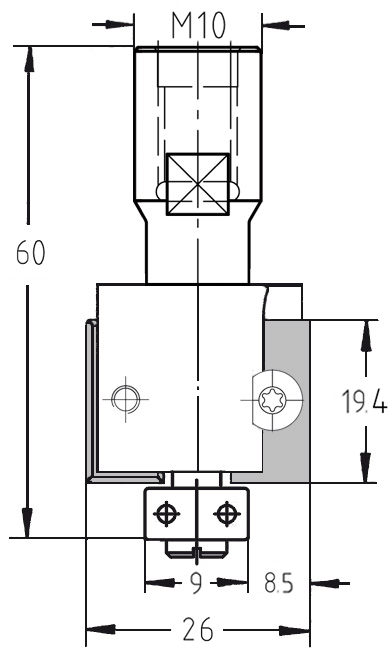

Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8,5 mm, Aufnahme M10.
Montage eines JSO Unitec Falzfräsers mit M10 Gewinde auf einer stationären Frässpindel.
JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 8,5 mm Falztiefe und M10 Innengewinde.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 8,5 mm, Aufnahme M10. Montage eines JSO Unitec Falzfräsers mit M10 Gewinde auf einer stationären Frässpindel.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 8,5 mm | IG M10 | GL 60 mm

JSOSKU: 22117-5-10985
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  8,5 mm
Nutzlänge  19,4 mm
Anlauflager 9 mm
Aufnahme Innengewinde M10 (IG M10)
Gesamtlänge  60 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Spezialmaschinen: Ideal für den Einsatz auf Maschinen mit M10-Gewindespindel (z.B. stationäre Oberfräseinheiten).
  • Tiefe Fälze: Mit 8,5 mm Falztiefe perfekt für Rückwände, Überblattungen und Türfälze.
  • Schablonenfräsen: Das kugelgelagerte Anlauflager ermöglicht das präzise Abfahren von geschweiften Werkstücken oder Schablonen.

Beschreibung:

Maximale Präzision für die stationäre Bearbeitung: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine großzügige Falztiefe von 8,5 mm. Die Besonderheit liegt in der Aufnahme mit M10 Innengewinde, die eine hochfeste und vibrationsarme Verbindung direkt auf der Maschinenspindel gewährleistet.

Der entscheidende Vorteil der JSO Unitec-Technik: Die HW-Wendeplatte wird bei Verschleiß einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut konstant. Ein zeitaufwendiges Nachjustieren der Maschine nach einem Schneidenwechsel entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt am Werkstück ohne Brandspuren.

Mit einer Gesamtlänge von 60 mm und der robusten HW-Bestückung erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Betriebskosten pro Fräsmeter.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie sicher, dass das M10-Gewinde der Spindel und das Innengewinde des Fräsers vor der Montage vollkommen sauber und spanfrei sind. Ein fester Sitz ist Voraussetzung für höchste Laufruhe und Sicherheit bei der Bearbeitung.
