JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 6 mm Falztiefe und M12 Innengewinde-Aufnahme.
Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 6 mm, Aufnahme M12.
Montage eines JSO Unitec Falzfräsers mit M12 Gewinde auf einem stationären Fräsaggregat zur Bearbeitung von Rückwandfälzen.
JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 6 mm Falztiefe und M12 Innengewinde-Aufnahme.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 6 mm, Aufnahme M12. Montage eines JSO Unitec Falzfräsers mit M12 Gewinde auf einem stationären Fräsaggregat zur Bearbeitung von Rückwandfälzen.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 6 mm | IG M12 | GL 60 mm

JSOSKU: 22118-5-11406
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  6 mm
Nutzlänge  19,4 mm
Anlauflager 14 mm
Aufnahme Innengewinde M12 (IG M12)
Gesamtlänge  60 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

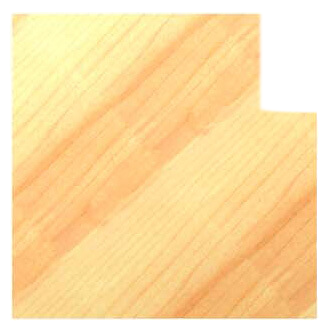

  • Möbelbau: Perfekt dimensioniert für 6 mm Rückwandfälze oder das präzise Absetzen von Rahmenprofilen.
  • Stationärbearbeitung: Konzipiert für schwere Fräsaggregate und stationäre Einheiten mit M12-Gewindespindel für maximale Vibrationsfreiheit.
  • Konturfräsen: Das kugelgelagerte Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Bauteilen ohne Parallelanschlag.

Beschreibung:

Massive Stabilität für präzise Ergebnisse: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 6 mm bei einem Werkzeugdurchmesser von 26 mm. Durch die spezialisierte Aufnahme mit M12 Innengewinde ist dieses Werkzeug für stationäre Anwendungen ausgelegt, bei denen eine vibrationsfreie und hochfeste Verbindung zwischen Werkzeug und Spindel gefordert ist.

Der entscheidende Vorteil des Unitec-Systems: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager garantiert eine sichere Führung direkt am Werkstück ohne Brandspuren.

Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Effizienz in der Produktion.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie vor der Montage sicher, dass das M12-Gewinde der Spindel und das Innengewinde des Fräsers absolut sauber und frei von Harzrückständen sind. Ein exakter Sitz ist die Grundvoraussetzung für den perfekten Rundlauf und die Langlebigkeit dieses JSO Unitec Qualitätswerkzeugs.
