JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 6 mm Falztiefe und M10 Gewindeaufnahme.
Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 6 mm, Aufnahme M10.
Fräsen eines 6 mm Rückwandfalzes mit einem stationären Fräsaggregat und dem JSO Unitec Wendeplatten-System.
JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 6 mm Falztiefe und M10 Gewindeaufnahme.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 6 mm, Aufnahme M10. Fräsen eines 6 mm Rückwandfalzes mit einem stationären Fräsaggregat und dem JSO Unitec Wendeplatten-System.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 6 mm | IG M10 | GL 60 mm

JSOSKU: 22117-5-11406
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  6 mm
Nutzlänge  19,4 mm
Anlauflager 14 mm
Aufnahme Innengewinde M10 (IG M10)
Gesamtlänge  60 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

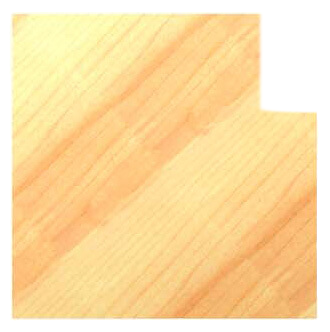

  • Möbelbau: Perfekt dimensioniert für 6 mm Rückwandfälze (ideal für 5 mm Rückwandplatten mit Montagespiel).
  • Aggregat-Einsatz: Konzipiert für den Einsatz auf stationären Fräseinheiten und Spezialmaschinen mit M10-Gewindespindel.
  • Konturfräsen: Das stirnseitig montierte Anlauflager ermöglicht das exakte Abfahren von geschweiften oder runden Bauteilen ohne Parallelanschlag.

Beschreibung:

Stationäre Präzision für höchste Ansprüche: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 6 mm. Durch die spezialisierte Aufnahme mit M10 Innengewinde ist dieses Werkzeug für eine vibrationsarme und hochfeste Verbindung direkt an der Maschinenspindel ausgelegt.

Der Systemvorteil liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder getauscht wird, bleibt der Flugkreis der Schneiden über die gesamte Lebensdauer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung und ein sauberes Abrollergebnis direkt am Werkstück ohne Brandspuren.

Dank der Nutzlänge von 19,4 mm erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Effizienz in der Produktion.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Stellen Sie vor der Montage sicher, dass das M10-Gewinde der Spindel und das Innengewinde des Fräsers absolut sauber und frei von Harzrückständen sind. Ein exakter Sitz garantiert den perfekten Rundlauf und verhindert Vibrationen.
