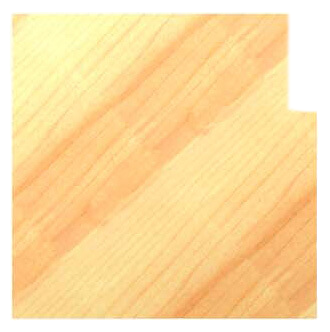

Fräsen eines präzisen 3 mm Absatzes mit einem stationären Fräsaggregat und dem JSO Unitec System.
JSO Unitec Wendeplatten-Falzfräser Ø 26 mm mit 3 mm Falztiefe und M10 Gewindeaufnahme.Technische Maßzeichnung des JSO WP-Falzfräsers Ø 26 mm, Nutzlänge 19,4 mm, T 3 Fräsen eines präzisen 3 mm Absatzes mit einem stationären Fräsaggregat und dem JSO Unitec System.

Wendeplatten-Falzfräser HW | Ø 26 x 19,4 mm | Mit Anlauflager | T 3 mm | IG M10 | GL 60 mm

JSOSKU: 22117-5-12003
Preis:
€149,50

Technische Daten

Marke JSO (Serie: Unitec)
Typ Wendeplatten-Falzfräser (WP)
Durchmesser 26 mm
Falztiefe  3 mm
Nutzlänge  19,4 mm
Anlauflager 20 mm
Aufnahme Innengewinde M10 (IG M10)
Gesamtlänge  60 mm
Schneidstoff Hartmetall (HW) - Wendeplatte

Einsatzgebiete:

  • Möbelbau: Spezialisiert auf flache Rückwandfälze bei Verwendung von 3 mm starken Hartfaserplatten oder feinen Einlegern.
  • Stationärbearbeitung: Optimiert für Fräsaggregate und Spezialmaschinen mit M10-Gewindespindel für höchste Präzision.
  • Serienfertigung: Das JSO Unitec System gewährleistet konstante Maße und minimale Rüstzeiten bei hohem Durchsatz.

Beschreibung:

Filigrane Präzision auf stabiler Basis: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 3 mm. Dank der spezialisierten Aufnahme mit M10 Innengewinde wird eine hochfeste und vibrationsfreie Verbindung direkt auf der Maschinenspindel sichergestellt, was gerade bei feinen Absetzarbeiten für ein spiegelglattes Fräsbild sorgt.

Der entscheidende Vorteil der Unitec-Technik: Wenn die Schneide stumpf wird, wird die HW-Wendeplatte einfach gedreht oder ersetzt. Da kein Nachschärfen erforderlich ist, bleibt der Flugkreis der Schneiden immer absolut identisch – ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager ermöglicht eine präzise Führung direkt am Werkstück ohne Brandspuren.

Erzielen Sie rechtwinklige, saubere Fälze in Massivholz, MDF und beschichteten Plattenwerkstoffen bei minimalen Wartungskosten und maximaler Prozesssicherheit.

Flexibles System: Wechselbare Anlauflager

Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.

  • Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.

  • Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).

  • Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.

  • Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.

Anwendungshinweis:
Reinigen Sie vor der Montage sowohl das Innengewinde des Fräsers als auch das Außengewinde der Spindel gründlich von Harzresten und Staub. Ein exakter Sitz ist die Voraussetzung für einen perfekten Rundlauf und die Langlebigkeit des JSO Unitec Werkzeugs.
