Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Durchmesser | 26 mm |
| Falztiefe | 2 mm |
| Nutzlänge | 19,4 mm |
| Anlauflager | 22 mm |
| Aufnahme | Innengewinde M12 (IG M12) |
| Gesamtlänge | 60 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:

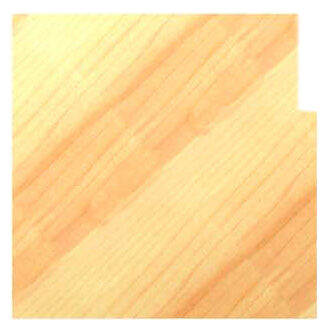

- Dekorbearbeitung: Ideal für sehr flache Rücksprünge, feine Schattenfugen oder dekorative Absätze an Möbelkanten.
- Schwere Stationärbearbeitung: Speziell für Aggregate mit M12-Gewindespindel entwickelt, um maximale Stabilität bei filigranen Schnitten zu gewährleisten.
- Serienfertigung: Das JSO Unitec System garantiert höchste Maßhaltigkeit und minimale Rüstzeiten durch das Wegfallen von Nachschärfzyklen.
Beschreibung:
Filigrane Präzision auf massiver Basis: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 2 mm. Die robuste Aufnahme mit M12 Innengewinde gewährleistet eine extrem steife und vibrationsfreie Verbindung zur Maschinenspindel, was gerade bei minimalen Abtragsmaßen für ein makelloses Oberflächenergebnis sorgt.
Der entscheidende Vorteil der Unitec-Technik: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder ersetzt wird, bleibt der Flugkreis des Werkzeugs immer absolut identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett. Das stirnseitig montierte Anlauflager schützt das Werkstück vor Brandspuren und sorgt für eine präzise Führung direkt am Profil.
Erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten und maximaler Prozesssicherheit in Ihrer Produktion.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Sorgen Sie vor dem Aufschrauben für eine gründliche Reinigung des M12-Gewindes an Spindel und Werkzeug. Nur ein absolut sauberer Gewindesitz garantiert die volle Leistungsfähigkeit und Laufruhe des JSO Unitec Werkzeugs.
