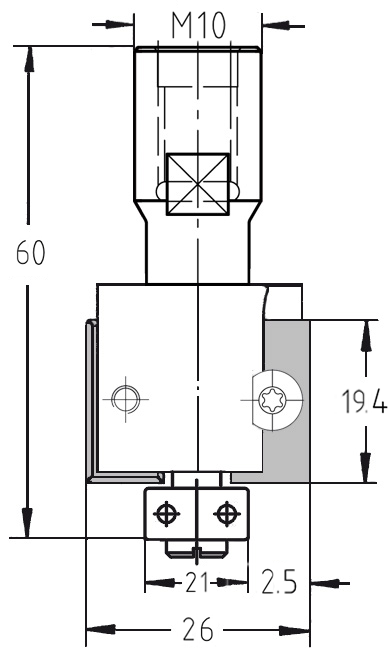

Technische Daten
| Marke | JSO (Serie: Unitec) |
| Typ | Wendeplatten-Falzfräser (WP) |
| Durchmesser | 26 mm |

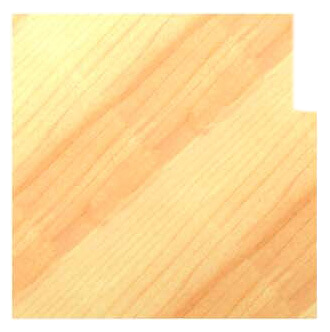

| Falztiefe | 2,5 mm |
| Nutzlänge | 19,4 mm |
| Anlauflager | 21 m |
| Aufnahme | Innengewinde M10 (IG M10) |
| Gesamtlänge | 60 mm |
| Schneidstoff | Hartmetall (HW) - Wendeplatte |
Einsatzgebiete:
- Möbel- & Innenausbau: Spezialisiert auf extrem flache Rückwandfälze oder das präzise Einlassen von dünnen Furnieren und Rückwandplatten.
- Restaurierung: Ideal für filigrane Absätze und feine Einlegearbeiten an hochwertigen Werkstücken.
- Stationärbearbeitung: Konzipiert für Fräsaggregate und Spezialmaschinen mit M10-Gewindespindel für maximale Laufruhe.
Beschreibung:
Höchste Präzision für filigrane Details: Dieser Wendeplatten-Falzfräser aus der JSO Unitec-Serie bietet eine exakte Falztiefe von 2,5 mm. Die spezialisierte Aufnahme mit M10 Innengewinde gewährleistet eine hochfeste und vibrationsarme Verbindung direkt auf der Maschinenspindel, was gerade bei minimalen Abtragsmaßen entscheidend für ein makelloses Fräsbild ist.
Der Systemvorteil des JSO Unitec Programms liegt in der konstanten Maßhaltigkeit: Da die HW-Wendeplatte bei Verschleiß einfach gedreht oder getauscht wird, bleibt der Flugkreis des Werkzeugs immer identisch. Ein zeitaufwendiges Nachjustieren der Frästiefe an der Maschine entfällt komplett, da das Werkzeug nicht nachgeschärft wird. Das stirnseitig montierte Anlauflager sorgt für eine sichere Führung direkt am Bauteil ohne Brandspuren.
Dank der Nutzlänge von 19,4 mm und dem stabilen Aufbau erzielen Sie rechtwinklige, saubere Fälze in Industriequalität bei gleichzeitig minimalen Wartungskosten.
Flexibles System: Wechselbare Anlauflager
Dieser Falzfräser ist Teil eines modularen Systems. Durch den einfachen Austausch des Kugellagers lässt sich die Falztiefe (T) individuell anpassen.
-
Vielseitigkeit: Kompatibel mit Anlauflagern von Ø 9 mm bis 24 mm.
-
Anpassbarkeit: Ein größeres Lager reduziert die Falztiefe (ideal für Schattenfugen), während ein kleineres Lager die Tiefe vergrößert (ideal für Korpusfälze).
-
Wirtschaftlich: Ein einziges Werkzeug deckt durch den Lagerwechsel verschiedene Arbeitsschritte ab.
-
Wartungsfreundlich: Verschmutzte oder abgenutzte Lager können unabhängig vom Fräser schnell ersetzt werden.
Reinigen Sie vor der Montage sowohl das Innengewinde des Fräsers als auch das Außengewinde der Spindel gründlich. Ein absolut sauberer Sitz ist die Grundvoraussetzung für den perfekten Rundlauf und die hohe Langlebigkeit dieses JSO Unitec Qualitätswerkzeugs.
