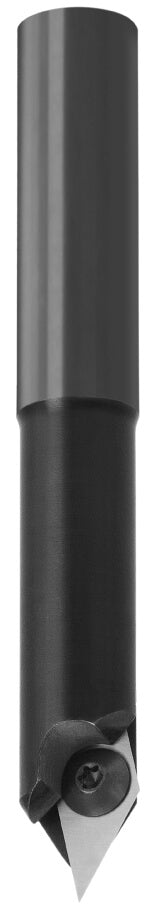

JSO CNC-Ausspitzfräser mit mechanisch geklemmtem, spitz zulaufendem Hartmetall-Wendemesser (HW05), 60°-V-Nut-Profil, einschneidiger Z=1 Geometrie, 16 mm Durchmesser und robustem 16 mm Schaft.

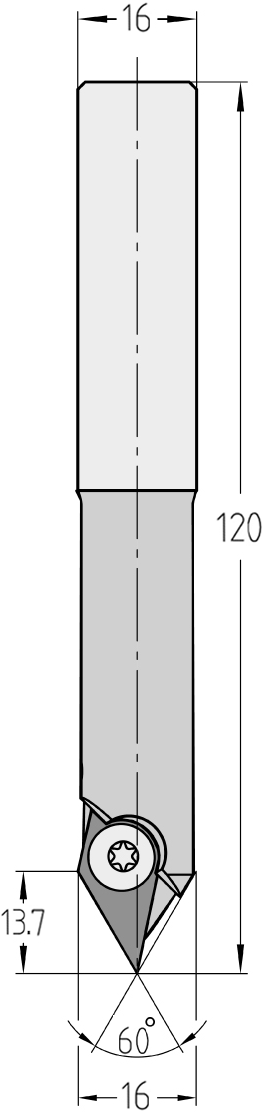

Technische Maßzeichnung des JSO Wendeplatten-Gravier- und Eckenfräsers (60°, 16x13,7 mm, Gesamtlänge 120 mm) mit exakter Darstellung der Wendeplatten-Zentrumsspitze, der Schnittlänge und des S16-Schafts.
JSO Wendeplatten-Ausspitzfräser 60° im CNC-Präzisionseinsatz auf einer 5-Achs-Maschine beim ausrissfreien Freifräsen einer scharfkantigen Innenecke an einer Türfüllung im Holzfräsershop.
JSO CNC-Ausspitzfräser mit mechanisch geklemmtem, spitz zulaufendem Hartmetall-Wendemesser (HW05), 60°-V-Nut-Profil, einschneidiger Z=1 Geometrie, 16 mm Durchmesser und robustem 16 mm Schaft.Technische Maßzeichnung des JSO Wendeplatten-Gravier- und Eckenfräsers (60°, 16x13,7 mm, Gesamtlänge 120 mm) mit exakter Darstellung der Wendeplatten-Zentrumsspitze, der Schnittlänge und des S16-Schafts.JSO Wendeplatten-Ausspitzfräser 60° im CNC-Präzisionseinsatz auf einer 5-Achs-Maschine beim ausrissfreien Freifräsen einer scharfkantigen Innenecke an einer Türfüllung im Holzfräsershop.

Wendeplatten-Ausspitzfräser HW | ∠ 60° | Ø 16 x 13,7 mm | Linkslauf | S 16 | GL 120 mm

JSOSKU: 22180-5-16003L
Preis:
€144,00

Technische Daten

Marke JSO
Typ Wendeplatten-Ausspitzfräser / V-Nut- und Gravierfräser
Durchmesser 16 mm
Nutzlänge 13,7 mm
Winkel 60°
Aufnahme Schaft 16 mm
Schneiden Z = 1 (Wendeplatte vollständig spitz auslaufend)
Gesamtlänge 120 mm
Schneidstoff Hartmetall (HW05 - extra harte Industriequalität)

Einsatzgebiete:

  • Präzises Ausspitzen & Eckenbearbeitung: Spezialwerkzeug zum exakten Nacharbeiten, Planfräsen und Freifräsen von Innenecken bei Ausschnitten (z. B. bei Türen, Füllungen oder Kassettenprofilen) auf CNC-Maschinen, insbesondere optimiert für den Einsatz auf modernsten 5-Achs-Zentren.
  • Vielseitige Zier- und Gravurarbeiten: Perfekt geeignet als langlebiger Zierprofilfräser, Fasefräser (30°-Fase zur Kante) sowie zum präzisen Einbringen von tiefen Gravuren und Schriften in Holz- und Plattenwerkstoffe.

Beschreibung:

Die Wendeplatten-Ausspitzfräser (HW) von JSO garantieren kompromisslose Profiltreue und unübertroffene Wirtschaftlichkeit im industriellen CNC-Einsatz im Holzfräsershop. Aufgebaut auf einem hochfesten, schwingungsdämpfenden Stahl-Trägerkörper fängt dieses Profilwerkzeug mechanische Belastungen souverän ab. Der entscheidende Vorteil des Keermesser-Systems: Durch das mechanisch geklemmte Wendeplattensystem entfallen zeitintensive und teure Schärfzyklen sowie Werkzeug-Rüstzeiten vollständig. Bei Verschleiß wird das Messer einfach gedreht oder getauscht. Der effektive Werkzeugdurchmesser und das exakte 60°-Profil bleiben über die gesamte Lebensdauer des Trägerkörpers zu 100 % konstant – für absolut reproduzierbare Fräsergebnisse von der ersten bis zur letzten Nut.

Die technische Besonderheit dieses CNC-Werkzeugs liegt in seiner einschneidigen Geometrie (Z=1) im Linkslauf, bei der die HW-Wendeplatte vollständig spitz bis exakt zur Werkzeugmitte zuläuft. JSO verwendet für dieses System extrem harte HW05-Wendemesser mit einer zweiseitigen Fase, was eine herausragende Schneidkantenstabilität bewirkt. Die messerscharf geschliffene Zentrumsspitze ermöglicht ein punktgenaues axiales Eintauchen direkt in die Werkstückoberfläche sowie das saubere Freifräsen von Innenecken, die für rotierende Standard-Schaftfräser konstruktionsbedingt unerreichbar sind.

Mit dem robusten Schaft (16 x 55 mm) sitzt der Ausspitzfräser extrem verwindungssteif, vibrationsfrei und prozesssicher in gängigen Spannfuttern (z. B. Präzisions-Spantangen oder Hydro-Dehnspannfuttern). Die großzügige Gesamtlänge von 120 mm bietet zudem eine exzellente Reichweite bei tief liegenden Bearbeitungen und komplexen 5-Achs-Interpolationen. Ein unverzichtbares Werkzeug für anspruchsvolle Betriebe im gehobenen Innenausbau und Möbelbau, die höchste Maßhaltigkeit bei maximaler Kosteneffizienz fordern.

Anwendungshinweis:
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Beachten Sie, dass die optimalen Einstellwerte stark von der Stabilität der Maschine sowie der Materialbeschaffenheit abhängen. Da die spitz zulaufenden Messer empfindlich sind, müssen die Plattensitze beim Wenden oder Tauschen des Messers akribisch von Staub- und Harzrückständen gereinigt werden, um einen perfekten und ungenauen Sitz des Messers zu verhindern.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• Maximale Drehzahl (n max): 24.000 min⁻¹
