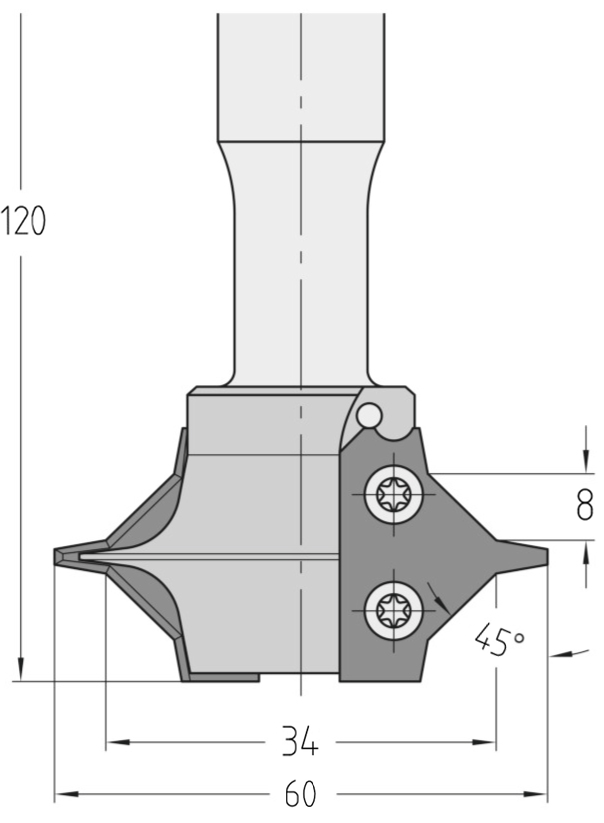

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Abrund- und Fasefräser (Kombisystem) |
| Korper-Größe | Größe 2 |
| Durchmesser | 60 mm |
| Nutzlänge | 8 mm |
| Messer-Optionen | 45°-Fase oder Radien R=6, R=8, R=10, R=12 mm |
| Aufnahme | Schaft 20 |
| Schneiden | Z = 2 (zwei austauschbare Profilplatten) |
| Gesamtlänge | 120 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:

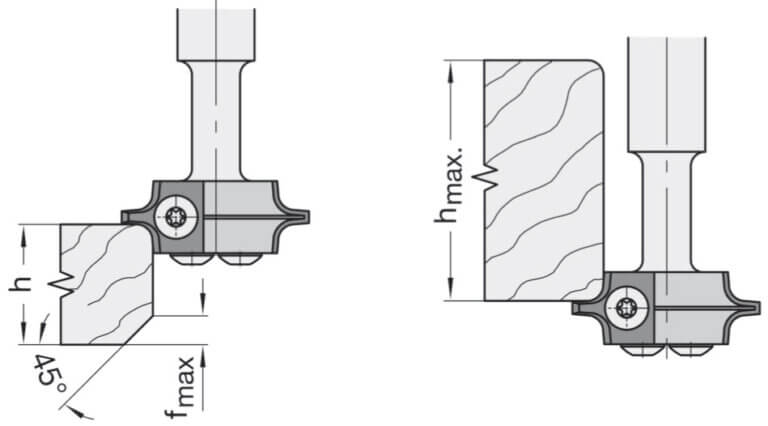

- Multifunktionales Kantenfinishing: Universell einsetzbares CNC-Werkzeug zum präzisen Anfasen im 45°-Winkel sowie zum Abrunden von Werkstückkanten bei Massivholz und sämtlichen Holzwerkstoffen.
- Flexibler Profilwechsel: Durch den universellen Trägerkörper können je nach Bedarf entweder 45°-Fasemesser oder Abrundmesser (mit verschiedenen Radien) montiert werden – ideal für wechselnde Kleinserien im Möbel- und Innenausbau.
Beschreibung:

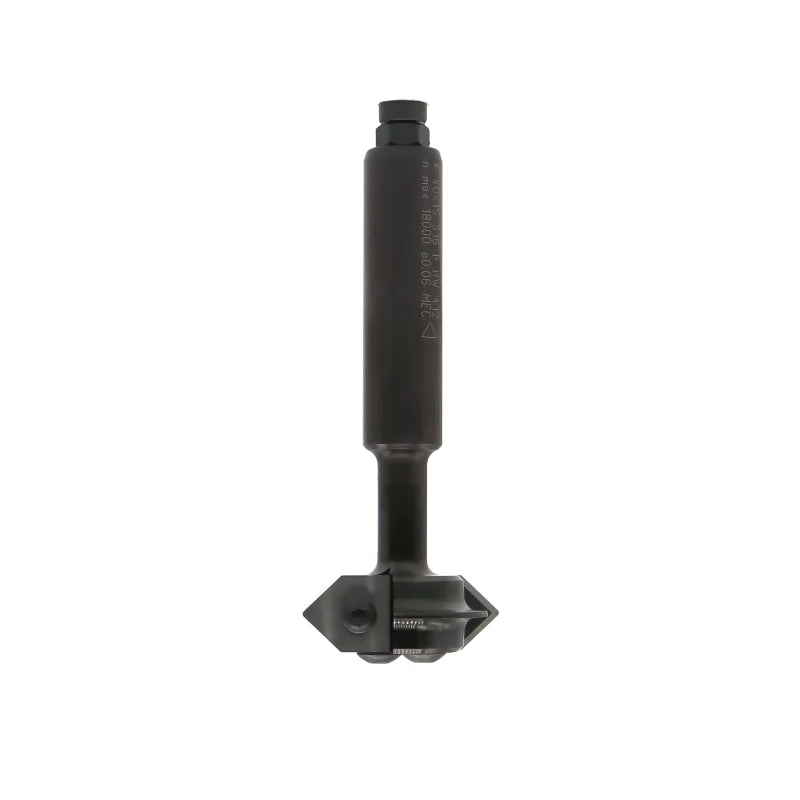

Die hocheffizienten CNC-Wendeplatten-Kombifräser von JSO definieren Flexibilität und Wirtschaftlichkeit an der Kantenbearbeitung im Holzfräsershop neu. Dieses intelligente Werkzeugsystem basiert auf einem kompakten, feingewuchteten Stahl-Trägerkörper mit einem Außendurchmesser von 60 mm, der konstruktiv sowohl für Fase- als auch für Abrund-Wendemesser ausgelegt ist. Der unschlagbare Vorteil dieses Wendeplattensystems: Konstante Werkzeugabmessungen nach jedem Messerwechsel. Zeitaufwendige Rinstell- und Programmierarbeiten an der CNC-Steuerung entfallen komplett, da der Flugkreisradius immer exakt identisch bleibt.
In der gelieferten Grundausstattung arbeitet der Fräser zweischneidig (Z=2) mit präzisen Hartmetall-Wendemessern für eine saubere 45°-Fase bei einer Nutzlänge von 8 mm. Durch den mechanisch exakten Plattensitz und die optimale Spanraumgeometrie zieht das Werkzeug die Späne im Rechtslauf weich ab. Das verhindert wirkungsvoll Faserausrisse und Hitzestaus an empfindlichen Werkstückkanten oder dekorativen Beschichtungen.
Mit dem zylindrischen Schaft von 20 mm garantiert das Werkzeug einen absolut vibrationsfreien, zentrischen Lauf in allen gängigen Spannfuttern wie Präzisions-Spantangen oder Hydro-Dehnspannfuttern. Dank einer Gesamtlänge von 100 mm bietet er zudem eine hervorragende Zugänglichkeit auf kompakten CNC-Maschinen. Ein unverzichtbares und extrem materialschonendes Werkzeug für Schreiner und Innenausbauer, die Wert auf maximale Flexibilität bei minimalen Werkzeugkosten legen.
Dieses Werkzeug ist ausschließlich für den mechanischen Vorschub (MEC) ausgelegt. Vor der Bearbeitung von Plattenstoffen oder Massivholz ist der feste Sitz der Torx-Spannschrauben zu prüfen. Beim Wechsel auf Abrundmesser oder beim Drehen der Platten muss der Messer-Plattensitz absolut staub- und harzfrei gereinigt werden, um Haarrisse oder Maßungenauigkeiten zu verhindern.
