Wendeplatten-Abrund-/Fasefräser HW | ∠ 45° | R=3/4/5/6 mm | Ø 34 x 40 mm | Rechtslauf | S 25 | GL 113 mm

Einsatzgebiete:

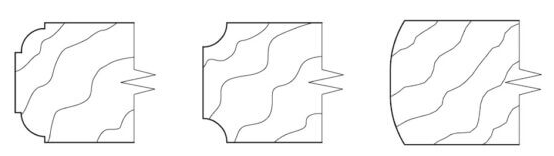

• Variables Kantenfinishing auf CNC-Zentren: Extrem wandlungsfähiges Systemwerkzeug für das hochpräzise Anfasen (45°) sowie das formatgenaue Abrunden (Radien 3 bis 6 mm) von Werkstückkanten bei Massivholz, Plattenwerkstoffen und Kunststoffen.
• Wirtschaftliche Serienfertigung: Ideal für wechselnde Profilanforderungen im Möbel-, Innenausbau und Fensterbau, da mit nur einem einzigen Trägerkörper fünf verschiedene Profile abgedeckt werden können.

Beschreibung:

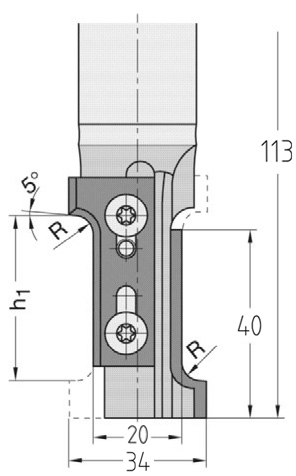

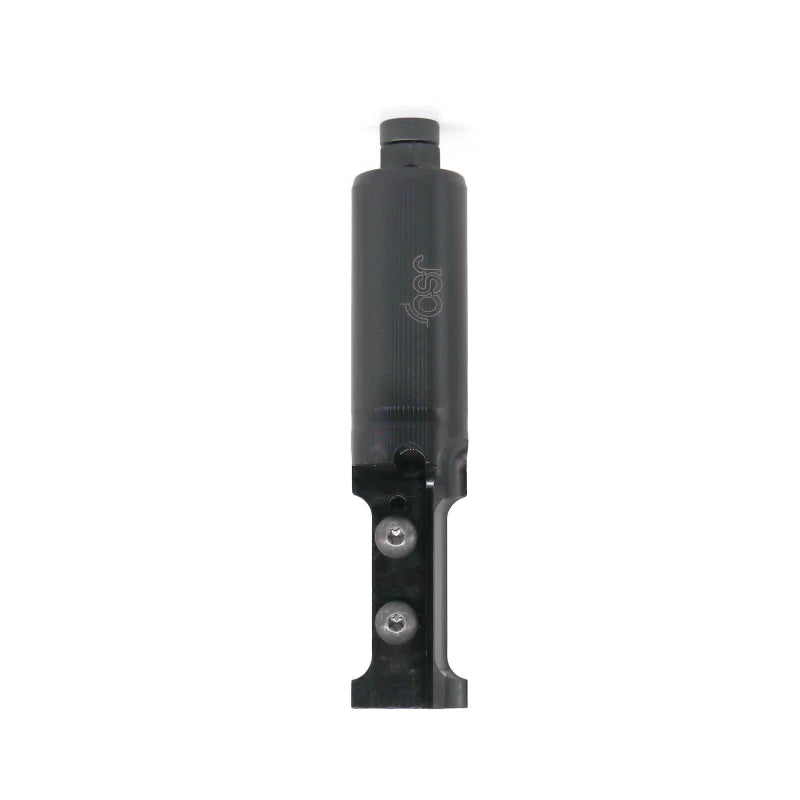

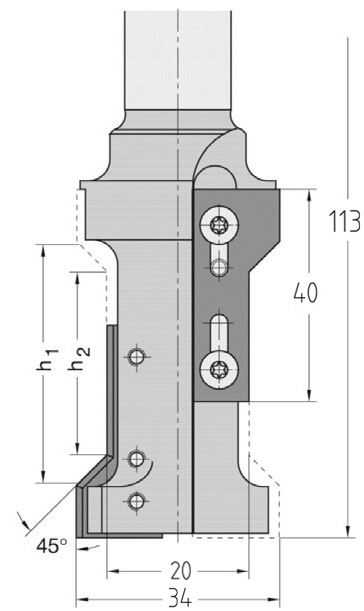

Der CNC-Wendeplatten-Kombifräser-Tragkörper von JSO aus der Systemgröße 1 bietet professionellen Holzbearbeitungsbetrieben maximale Flexibilität bei minimalen Werkzeugkosten im Holzfräsershop. Gefertigt aus hochfestem, feingewuchtetem Qualitätsstahl fängt dieser Trägerkörper mit einem Durchmesser von 34 mm mechanische Belastungen und Fliehkräfte vibrationsfrei ab. Das durchdachte Multi-Profil-System ermöglicht es, auf demselben Fräskörper wahlweise Messer für eine exakte 45°-Fase oder für die Radien R=3, R=4, R=5 sowie R=6 mm mechanisch stabil zu klemmen.

Der überragende Vorteil dieses Wendeplattensystems im industriellen CNC-Einsatz: Unabhängig davon, welches Profil oder welcher Radius montiert wird – der Rinstellradius sowie die axialen Bezugsmaße an der CNC-Spindel bleiben immer absolut identisch. Zeitintensive Programmierungen, Testfräsungen und Nullpunkt-Korrekturen an der Maschine nach dem Messerwechsel gehören damit der Vergangenheit an. Die präzise gefrästen Plattensitze garantieren im Rechtslauf (Z=1+1) einen perfekten, spielfreien Sitz der HW-Wendemesser, was zu einem makellosen, ausrissfreien Kantenfinish führt und Nacharbeiten hinfällig macht.

Mit dem zylindrischen 25 mm Schaft wird das Werkzeug hochpräzise, verwindungssteif und prozesssicher in gängigen CNC-Spannfuttern (z. B. Hydro-Dehnspannfuttern oder Präzisions-Spantangen) aufgenommen. Die Gesamtlänge von 113 mm sorgt dabei für eine optimale Reichweite. Ein extrem zukunftssicheres und investitionsgenaues Basis-Werkzeug für fortschrittliche Tischlereien und Möbelproduzenten, die Wert auf kompromisslose Vielseitigkeit und kalkulierbare Werkzeugfolgekosten legen.
