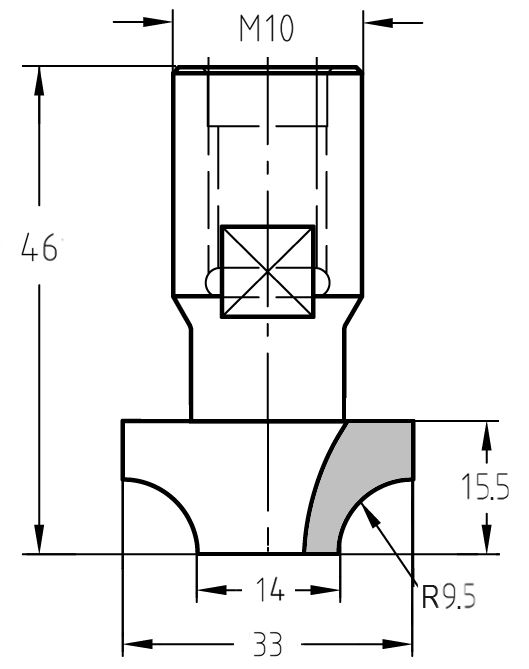

Technische Maßzeichnung des Viertelstabfräsers R 9,5 mm: Oberer Durchmesser 33 mm, unterer Durchmesser 14 mm, M10-Gewinde und Nutzlänge 15,5 mm.
Markantes Viertelstab-Profil R 9,5 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.

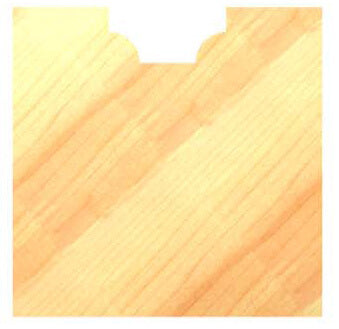

Darstellung einer breiten, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 9,5 mm Viertelstabfräser ohne Anlauflager.

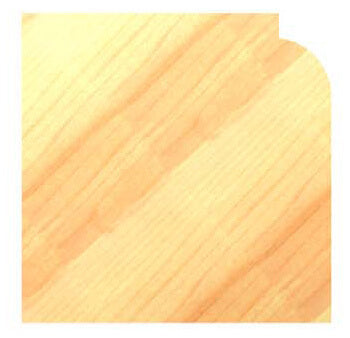

Kantenabrundung mit 9,5 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.

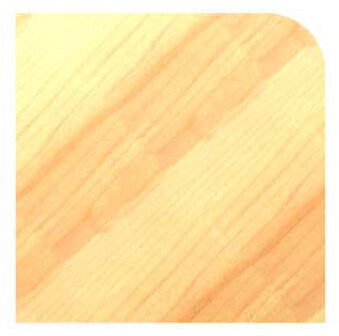

Eine perfekt ausgeführte 9,5 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.
JSO Viertelstabfräser Radius 9,5 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.Technische Maßzeichnung des Viertelstabfräsers R 9,5 mm: Oberer Durchmesser 33 mm, unterer Durchmesser 14 mm, M10-Gewinde und Nutzlänge 15,5 mm.Markantes Viertelstab-Profil R 9,5 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.Darstellung einer breiten, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 9,5 mm Viertelstabfräser ohne Anlauflager.Kantenabrundung mit 9,5 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.Eine perfekt ausgeführte 9,5 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.

Viertelstabfräser HW | R 9,5 mm | Ø 33 x 15,5 mm | Ohne Anlauflager | IG M10 | GL 46 mm

JSOSKU: 24617-5-31095
Preis:
€63,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 9,5 mm (3/8")
Anlauflager Ohne Anlauflager
Aufnahme Innengewinde M10
Oberer Durchmesser 33 mm
Unterer Durchmesser 14 mm
Nutzlänge 15,5 mm
Gesamtlänge 46 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Kompakte M10-Gewindeaufnahme für 3/8" Profile: Viertelstabfräser R 9,5 mm

Dieser HW-bestückte Viertelstabfräser mit dem klassischen Radius von 9,5 mm (3/8 Zoll) wurde speziell für den industriellen Einsatz an stationären Fräseinrichtungen und Spindelsystemen mit M10 Gewindeaufnahme entwickelt. Die direkte Gewindeverbindung sorgt für eine extrem kurze Auskragung und eine hochstabile Kraftübertragung bei der Bearbeitung großer Profile.

  • Markante Profilgestaltung: Erzeugen Sie kräftige Kantenabrundungen oder klassische Viertelstabprofile mit exakten Absätzen durch die Abstufung zwischen dem 33 mm Oberdurchmesser und dem 14 mm Unterdurchmesser.
  • Präzision ohne Anlauflager: Maximale Flexibilität bei der CNC-Programmierung oder beim Einsatz an stationären Fräsaggregaten mit Anschlagsystemen.
  • Industriequalität: Die zwei Hartmetallschneiden (Z=2) garantieren eine hohe Standzeit und ein sauberes Schnittbild in Massivholz sowie in beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit Radius 9,5 mm ist das ideale Werkzeug für automatisierte Fertigungsprozesse im hochwertigen Möbelbau. Da er ohne Anlauflager ausgeführt ist, kann er flexibel sowohl für die markante Kantenprofilierung als auch zum Eintauchen in die Fläche für dekorative, breite Ziernuten verwendet werden.

Die hochwertige Hartmetallbestückung sorgt für ausrissfreie Kanten und ein erstklassiges Oberflächenfinish. Dank der M10-Gewindeaufnahme ist ein vibrationsfreier Lauf an stationären Frässpindeln gewährleistet, was bei der Bearbeitung von Radien dieser Größenordnung für die Profiltreue entscheidend ist.

Einsatz-Hinweis:
Dieser Fräser ist für Maschinenspindeln mit M10-Gewindeanschluss optimiert. Er eignet sich hervorragend für die Serienfertigung im Innenausbau, bei der konstante Profilmaße und ein absolut stabiler Werkzeugsitz gefordert sind.
