JSO Viertelstabfräser Radius 9,5 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.

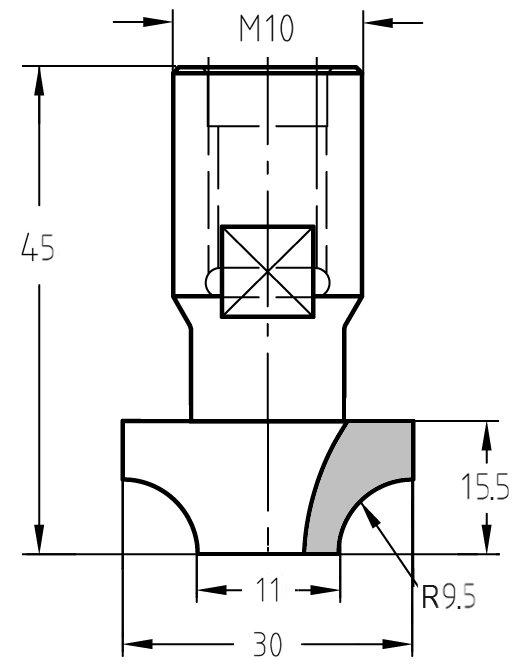

Technische Maßzeichnung des Viertelstabfräsers R 9,5 mm: Oberer Durchmesser 30 mm, unterer Durchmesser 11 mm, M10-Gewinde und Nutzlänge 15,5 mm.

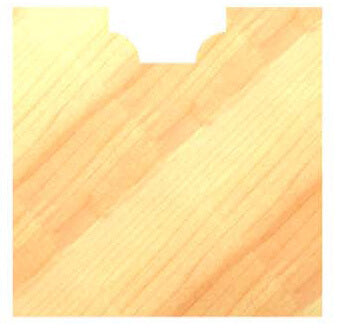

Axiales Eintauchen des Fräsers in ein Holzwerkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.

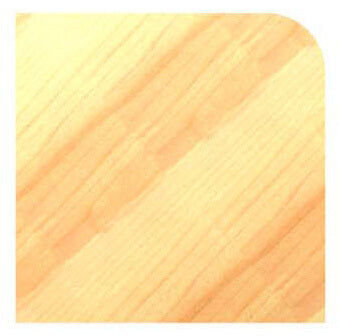

Markante Kantenabrundung mit 9,5 mm Radius an einer massiven Holzplatte für ein hochwertiges Design-Finish.

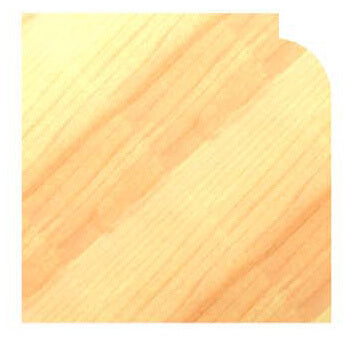

Schnittbild eines Viertelstabprofils R 9,5 mm mit exaktem Absatz für dekorative Rahmenverzierungen.
Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.
JSO Viertelstabfräser Radius 9,5 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.Technische Maßzeichnung des Viertelstabfräsers R 9,5 mm: Oberer Durchmesser 30 mm, unterer Durchmesser 11 mm, M10-Gewinde und Nutzlänge 15,5 mm.Axiales Eintauchen des Fräsers in ein Holzwerkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.Markante Kantenabrundung mit 9,5 mm Radius an einer massiven Holzplatte für ein hochwertiges Design-Finish.Schnittbild eines Viertelstabprofils R 9,5 mm mit exaktem Absatz für dekorative Rahmenverzierungen.Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.

Viertelstabfräser HW | R 9,5 mm | Ø 30 x 15,5 mm | Mit Bohrschneide | IG M10 | GL 45 mm

JSOSKU: 24637-5-30095
Preis:
€94,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 9,5 mm (3/8")
Besonderheit Mit Bohrschneide (Eintauchfähig)
Aufnahme Innengewinde M10
Oberer Durchmesser 30 mm
Unterer Durchmesser 11 mm
Nutzlänge 15,5 mm
Gesamtlänge 45 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielles Eintauchprofil mit M10-Gewinde: Viertelstabfräser R 9,5 mm

Dieser HW-bestückte Viertelstabfräser mit einem Radius von 9,5 mm (3/8") ist speziell für den Einsatz an stationären Fräsaggregaten und Spindelsystemen mit M10 Gewindeaufnahme entwickelt worden. Ausgestattet mit einer integrierten Bohrschneide, ermöglicht dieses Werkzeug das direkte axiale Eintauchen in die Fläche – ideal für hocheffiziente Bearbeitungszyklen in der industriellen Fertigung.

  • Axiale Eintauchfunktion: Dank der stirnseitigen Bohrschneide lässt sich das Werkzeug vertikal direkt ins Material führen. Dies ermöglicht das Fräsen von Ziernuten, Taschen und geschlossenen Profilen ohne separates Vorbohren.
  • Präzise 3/8" Profilierung: Mit einem oberen Durchmesser von 30 mm und einem unteren Durchmesser von 11 mm erzielen Sie markante, harmonische Radien mit höchster Wiederholgenauigkeit.
  • Stabile M10-Gewindeaufnahme: Die direkte Gewindeverbindung sorgt für eine extrem kurze Auskragung und eine hochstabile Montage, was Vibrationen minimiert und die Standzeit erhöht.
  • Industriequalität: Zwei hochwertige Hartmetallschneiden (Z=2) garantieren ein sauberes Schnittbild und exzellente Ergebnisse in Massivholz sowie Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit M10-Innengewinde ist die Profi-Wahl für automatisierte Fertigungsprozesse im Möbelbau. Da er ohne Anlauflager gefertigt ist, bietet er uneingeschränkte Einsatzmöglichkeiten bei der Führung über CNC-Systeme oder stationäre Anschläge.

Die Kombination aus dem klassischen 9,5 mm Radius und der stabilen Gewindeaufnahme ermöglicht präziseste Bearbeitungen. Die hochwertige Hartmetallbestückung gewährleistet dabei auch bei intensiver industrieller Nutzung eine dauerhaft hohe Schnittschärfe und ein perfektes Oberflächenfinish.

Einsatz-Tipp:
Die M10-Aufnahme ist ideal für stationäre Frässpindeln. Nutzen Sie die Bohrschneide, um Startpunkte für komplexe Zierprofile direkt aus der Fläche heraus zu setzen, um Arbeitsgänge hocheffizient zusammenzufassen.
