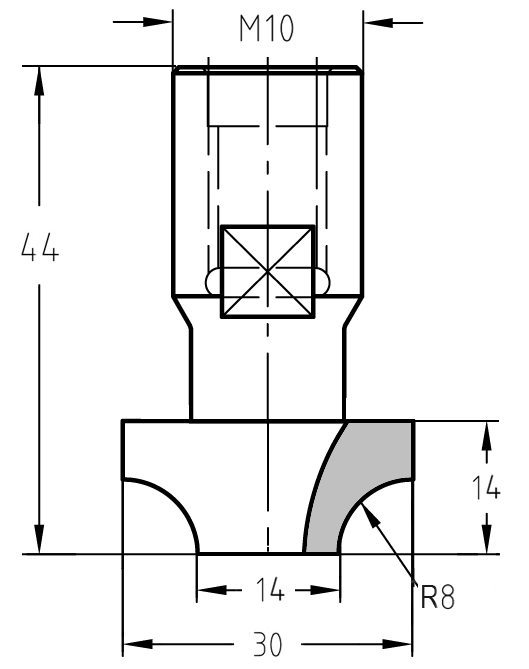

Technische Maßzeichnung des Viertelstabfräsers R 8 mm: Oberer Durchmesser 30 mm, unterer Durchmesser 14 mm, M10-Gewinde und Nutzlänge 14 mm.

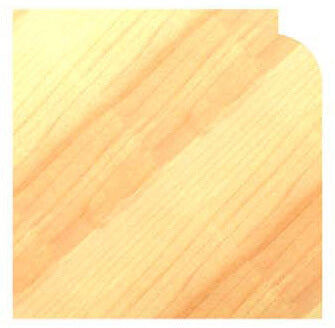

Markantes Viertelstab-Profil R 8 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.

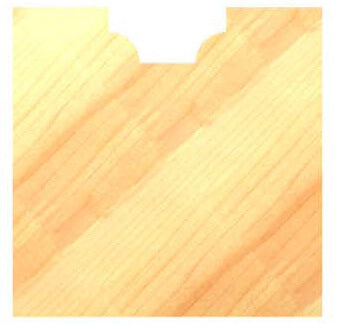

Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 8 mm Viertelstabfräser ohne Anlauflager.
Kantenabrundung mit 8 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.

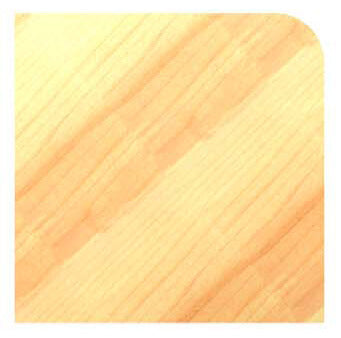

Eine perfekt ausgeführte 8 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.
JSO Viertelstabfräser Radius 8 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.Technische Maßzeichnung des Viertelstabfräsers R 8 mm: Oberer Durchmesser 30 mm, unterer Durchmesser 14 mm, M10-Gewinde und Nutzlänge 14 mm.Markantes Viertelstab-Profil R 8 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 8 mm Viertelstabfräser ohne Anlauflager.Kantenabrundung mit 8 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.Eine perfekt ausgeführte 8 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.

Viertelstabfräser HW | R 8 mm | Ø 30 x 14 mm | Ohne Anlauflager | IG M10 | GL 44 mm

JSOSKU: 24617-5-28080
Preis:
€59,75

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 8 mm
Anlauflager Ohne Anlauflager
Aufnahme Innengewinde M10
Oberer Durchmesser 30 mm
Unterer Durchmesser 14 mm
Nutzlänge 14 mm
Gesamtlänge 44 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Kompakte M10-Gewindeaufnahme für markante Profile: Viertelstabfräser R 8 mm

Dieser HW-bestückte Viertelstabfräser mit einem großzügigen Radius von 8 mm wurde speziell für den industriellen Einsatz an stationären Fräseinrichtungen und Spindelsystemen mit M10 Gewindeaufnahme entwickelt. Die Gewindeverbindung sorgt für eine extrem kurze Auskragung und eine hochstabile Kraftübertragung, was besonders bei größeren Radien für maximale Präzision sorgt.

  • Markante Profilgestaltung: Erzeugen Sie kräftige Kantenabrundungen oder klassische Viertelstabprofile mit exakten Absätzen durch die Abstufung zwischen dem 30 mm Oberdurchmesser und dem 14 mm Unterdurchmesser.
  • Ohne Anlauflager: Maximale Flexibilität bei der CNC-Programmierung oder beim Einsatz an stationären Frästischen mit Anschlagsystemen.
  • Industriequalität: Die zwei Hartmetallschneiden (Z=2) garantieren eine lange Standzeit und ein sauberes Schnittbild in Massivholz sowie in beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit Radius 8 mm ist das ideale Werkzeug für automatisierte Fertigungsprozesse im Möbelbau. Da er ohne Anlauflager ausgeführt ist, kann er flexibel sowohl für die klassische Kantenprofilierung als auch zum Eintauchen in die Fläche für dekorative, breite Ziernuten verwendet werden.

Die hochwertige Hartmetallbestückung sorgt für ausrissfreie Kanten und ein erstklassiges Oberflächenfinish. Dank der M10-Gewindeaufnahme ist ein vibrationsfreier Lauf an stationären Frässpindeln gewährleistet, was bei der Bearbeitung großer Radien für die Profiltreue entscheidend ist.

Einsatz-Hinweis:
Dieser Fräser ist für Maschinenspindeln mit M10-Gewindeanschluss optimiert. Er eignet sich hervorragend für Serienfertigungen im Innenausbau, bei denen konstante Profilmaße und ein stabiler Werkzeugsitz unverzichtbar sind.
