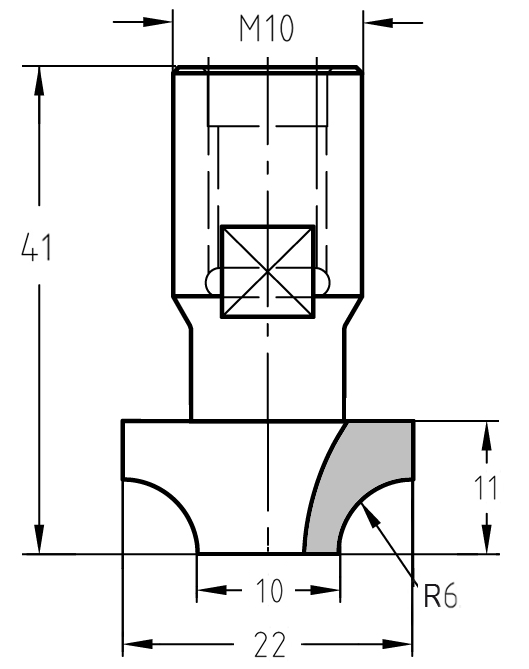

Technische Maßzeichnung des Viertelstabfräsers R 6 mm: Oberer Durchmesser 22 mm, unterer Durchmesser 10 mm, M10-Gewinde und Nutzlänge 11 mm.
Axiales Eintauchen des Fräsers in ein Werkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.

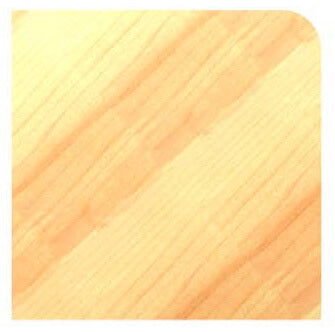

Harmonische Kantenabrundung mit 6 mm Radius an einer Möbelfront für ein zeitloses Design-Finish.

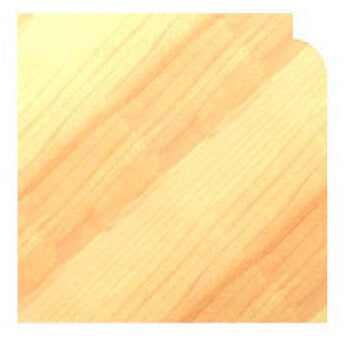

Schnittbild eines Viertelstabprofils R 6 mm mit exaktem Absatz für dekorative Rahmenverzierungen.
Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.
JSO Viertelstabfräser Radius 6 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.Technische Maßzeichnung des Viertelstabfräsers R 6 mm: Oberer Durchmesser 22 mm, unterer Durchmesser 10 mm, M10-Gewinde und Nutzlänge 11 mm.Axiales Eintauchen des Fräsers in ein Werkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.Harmonische Kantenabrundung mit 6 mm Radius an einer Möbelfront für ein zeitloses Design-Finish.Schnittbild eines Viertelstabprofils R 6 mm mit exaktem Absatz für dekorative Rahmenverzierungen.Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.

Viertelstabfräser HW | R 6 mm | Ø 22 x 11 mm | Mit Bohrschneide | IG M10 | GL 41 mm

JSOSKU: 24637-5-22060
Preis:
€83,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 6 mm
Besonderheit Mit Bohrschneide (Eintauchfähig)
Aufnahme Innengewinde M10
Oberer Durchmesser 22 mm
Unterer Durchmesser 10 mm
Nutzlänge 11 mm
Gesamtlänge 41 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielles Eintauchwerkzeug mit Gewindeaufnahme: Viertelstabfräser R 6 mm

Dieser HW-bestückte Viertelstabfräser mit einem Radius von 6 mm ist für den präzisen Einsatz an stationären Fräsaggregaten und Spindelsystemen mit M10 Gewindeaufnahme konzipiert. Die integrierte Bohrschneide macht dieses Werkzeug besonders vielseitig, da es direkt axial in die Werkstückoberfläche eintauchen kann. Ideal für hocheffiziente Bearbeitungszyklen im modernen Innenausbau.

  • Axiales Eintauchen: Die stirnseitige Bohrschneide erlaubt das vertikale Eintauchen direkt ins Material – perfekt für geschlossene Ornamente, Taschen oder Zierprofile ohne separates Vorbohren.
  • Präzise Dimensionen: Mit einem oberen Durchmesser von 22 mm und einem unteren Durchmesser von 10 mm lassen sich harmonische Abrundungen und Profile mit höchster Maßhaltigkeit fertigen.
  • Kompakte M10-Gewindeaufnahme: Garantiert eine extrem kurze Auskragung und eine hochstabile Verbindung zur Maschinenspindel, was Vibrationen effektiv minimiert und das Schnittbild verbessert.
  • Industriequalität: Zwei hochwertige Hartmetallschneiden (Z=2) bieten eine exzellente Standzeit und ein sauberes Schnittbild in Massivholz und Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit M10-Innengewinde ist speziell für automatisierte Fertigungsprozesse optimiert. Da er ohne Anlauflager gefertigt ist, bietet er uneingeschränkte Einsatzmöglichkeiten bei der Führung über CNC-Systeme oder stationäre Anschläge.

Dank der Bohrschneide lassen sich Startpunkte für Fräsarbeiten direkt mitten im Werkstück setzen, was die Bearbeitungszeit verkürzt. Die hochwertige Hartmetallbestückung gewährleistet dabei auch bei intensiver industrieller Nutzung eine dauerhaft hohe Schnittschärfe und ein professionelles Oberflächenfinish.

Einsatz-Tipp:
Die M10-Aufnahme sorgt für eine optimale Kraftübertragung an stationären Spindeln. Nutzen Sie die Eintauchfähigkeit für dekorative Fräsungen in Paneelen oder Fronten, um direkt aus der Fläche heraus zu starten.
